T4960

Appareil révolutionnaire de test d’étanchéité différentiel de ForTest


T4960 c’est le nouvel appareil révolutionnaire de test d’étanchéité différentiel de ForTest.

Né pour être intégré sur les bancs avec des taux de production élevés, il dispose d’un hardware qui peut être comparé à celui des appareils haut de gamme, qui lui permet d’avoir une résolution de mesure de 0,1 Pa. Les applications idéales incluent des pièces avec un petit volume avec des très faibles pertes admissibles et des temps de test à très grande vitesse.

Pour un volume de 3 cc le temps de test est seulement de 0,2”, avec un taux de fuite visible de 10 cc/h.

L’appareil T4960 dispose d’un display innovant Oled de 2,5" en haute résolution, un port USB pour la connexion directe à un PC (logiciel inclus) et les différents ports d’extension envers les automatismes extérieurs, voyants de signalisations, fin de course, claviers de programmation, etc …

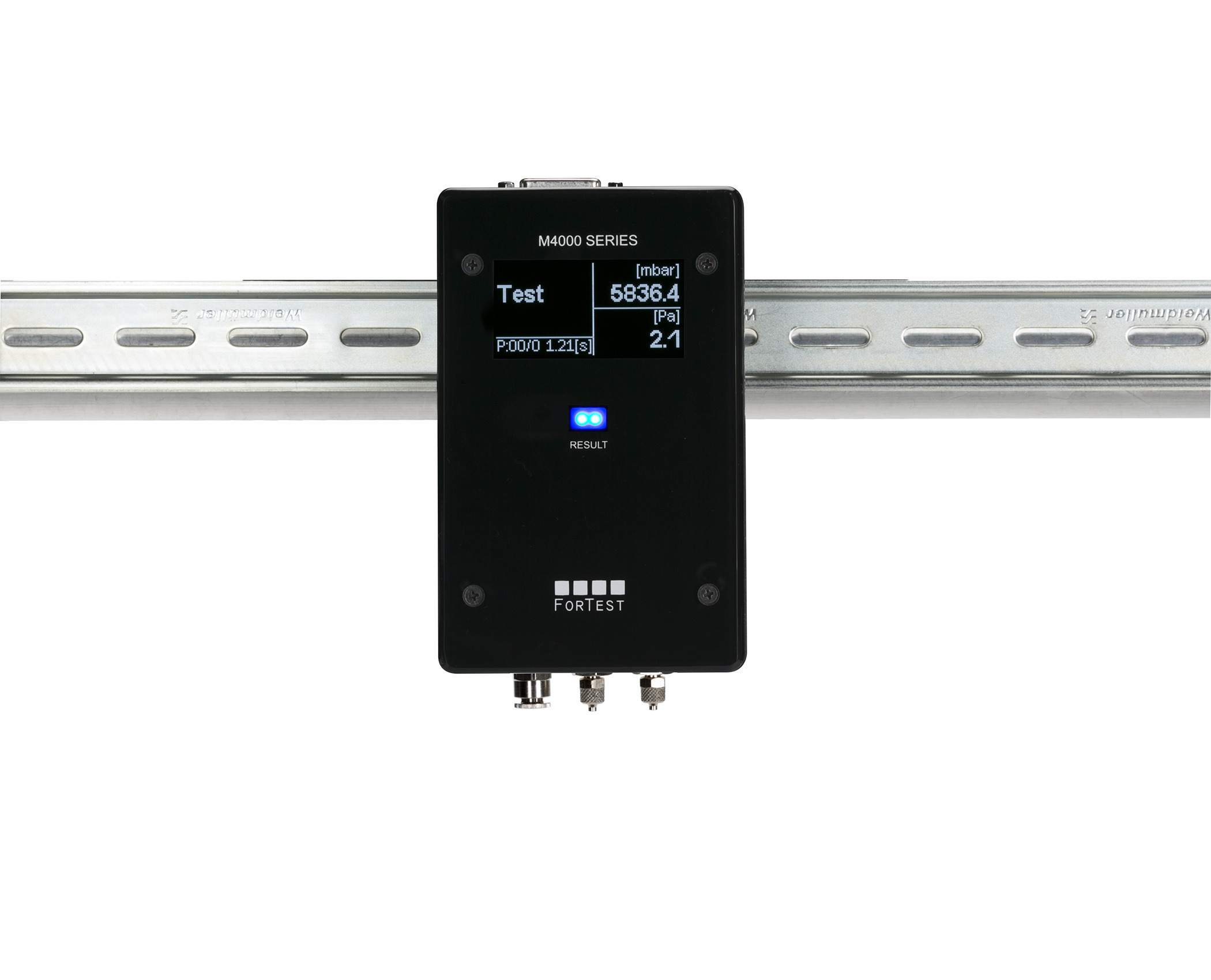

La boîte en aluminium anodisé est conçue pour être fixée à la barre DIn, ou au panel, ou enfin, par des raccords pneumatiques, directement sur le logement, à fin de réduire au minimum le volume en test.

Grâce à la pneumatique optimisée, aux soupapes internes ultra-rapides et aux connections de test petites, la durée du test est extrêmement réduite, tout en fournissant une mesure répétable et fiable.

En suivant une philosophie d’assemblage et de démarrage rapide, l’appareil T4960 a été conçu pour remplacer les stations de test “à faire soi même” composée par des capteurs de pression, des groups pneumatiques et de PLC, en permettant une installation en pratique "Plug&Play”, en éliminant les coûts de programmation et d’installation; en quelques minutes à partir de l’assemblage, vous serez pleinement opérationnels.

L’appareil T4960 peut communiquer en utilisant le protocole, propriétaire ForTest ou Modbus.Les échelles de fonctionnement sont comprises entre -1 et 10 bar.

  • Boîtier en aluminium anodisé noir
  • Frontal en plexiglas 3 mm
  • Dimension de l’appareil L 90 mm, H150 mm, P 70 mm
  • Poids 450 gr
  • Protocole ForTest, Modbus ou Canbus
  • Ligne série USB pour interface à PC
  • Ligne série pour connexion à l’imprimante ou au lecteur code à barres
  • Display OLED à haute contraste 2,5” 128x64 pixel
  • LED frontales indiquant Test en cours, Bon, Mauvais
  • Entrées de : Dèmarrage, Arrêt, récupération de jusqu’à 7 programmes
  • Sorties de: Test en cours, Bon Mauvais, Décharge
  • 100 programmes mémorisables
  • Fixation à barre din, à panel ou directement sur le logement
  • Régulateur de pression et de débit externes (sur demande)
  • Échelles de -1 à 10 bar.
  • Fond d'échelle de la pression : (mbar) : -1000, 200, 500, 1000, 2000, 6000
  • Alimentations électriques possibles : 24 Vdc
  • Pneumatiques réalisables pour tubes (mm) : 4x2,7, 6x4, 8x6
  • Gaz du test : Hifrogéné, Air Comprimée, Azote

  • Électrovanne de vidange externe avec filtre
  • Bouton externe de Start
  • Tableau externe start/abort
  • Pédal de start
  • Lecteur de code barre
  • Étiquette adhesive pour imprimante 4500pcs
  • Câble d'extension signals AUX
  • Filtre air
  • Logiciel M Series manager
  • Protocole série
  • 24 VDC alimentation externe
  • Software Data Manager
  • Imprimante thermique avec peel-off
  • Imprimante thermique sans peau
  • Démarrage à distance / Abandon / Bon / Rejeter
  • 5 microns du filtre à air
