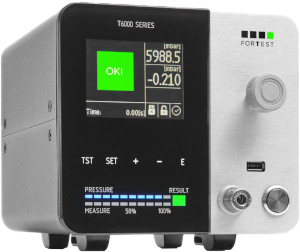

T6990

Appareil de test d'étanchéité absolue d'entrée de gamme


Secteur d' Applications:

  Mécanique   Médicale
  Hydraulique   Pneumatique
  Valvole   Emballage

Toujours plus facile.
T6990, en se basant sur le succès de son prédécesseur M6990, améliore de manière évidente l'interface utilisateur, grâce à un panneau innovant en verre trempé avec clavier capacitif intégré, qui entoure un écran de 3,5” en couleurs.
Le nouvel écran haute définition rend encore plus clair l'affichage du cycle de test et des menus de programmation, et le clavier capacitif permet une saisie rapide des paramètres.



Écran 3,5” en couleurs Écran capacitif tactile

Toutes les connexions utiles.
T6990 est doté de moins de ports que ses aînés mais il est tout aussi complet : un port USB esclave, RS232, RS485 et Can bus.
Le panneau façade est équipé d'un port USB maître pour connecter une clé USB qui permet de mémoriser les essais effectués, la sauvegarde/restauration des paramètres et la mise à jour du microprocesseur de l'appareil.
La connexion à des imprimantes thermiques, à des lecteurs de codes-barres / datamatrix et des marqueuses se fait automatique à travers le menu interne.


Clé USB Sorties à haute puissance RS232, RS485, Can

Si petit mais tellement puissant
T6990 peut compter sur une définition de mesure de 0,1 Pa à 1 bar (0,5 Pa à 6 bar) stable et silencieux, en partageant une partie de la section de mesure adoptée sur les séries supérieuresT8000 et T9000.
Bien que conçu comme un appareil d'entrée de gamme, les performances de mesure sont absolument comparables au reste de la gamme de ForTest.



Hautes performances de mesure Définition à partir de 0,1 Pa

Pneumatique ultra-compacte
Pour maintenir des dimensions les plus contenues possibles, T6990 est équipé d'un groupe pneumatique doté de vannes à débit standard, idéales pour tester des volumes jusqu'à 5 litres. La solidité de ces vannes permet d'éliminer toute activité de maintenance programmée, en garantissant par là même une optimisation des coûts pour le client.



Idéal jusqu'à un volume de 5 litres Grande résistance à l'humidité Aucune maintenance périodique

Tout est à la place qui devrait être la sienne.
Malgré des dimensions contenues qui ont rendu nécessaire l'utilisation de menus simplifiés, l'interface utilisateur de T6990 est étudié pour faciliter la programmation des paramètres de test.
Le panneau de façade est réalisé dans une plaque unique en verre trempé et en aluminium, ce qui le rend très facile à nettoyer, fait de T6990 un instrument que l'on peut utiliser aussi bien en laboratoire que sur une ligne de production.
Les menus internes sont faciles comprendre, et l'interface graphique est conçue pour montrer uniquement les informations importantes.
Tout est à la place exacte qui devrait être la sienne.



Interface facile à utiliser Nettoyage facile Utilisation dans des secteurs à 360°



Modèle 0-1 bar 1-2 bar 2-6 bar 6-10 bar
Précision Dp / débit 0,5% RDG+3DGT 0,5% RDG+3DGT 0,5% RDG+3DGT 0,5% RDG+3DGT
Fourchette de mesure Dp / débit 0-65 mbar 0-65 mbar 0-65 mbar 0-65 mbar
Définition Dp / débit 0,001 mbar 0,002 mbar 0,005 mbar 0,01 mbar
Précision pression de remplissage 0,5%FS 0,5%FS 0,5%FS 0,5%FS
Fourchette de mesure précision de remplissage 0-FS 0-FS 0-FS 0-FS
Définition pression de remplissage 0,1 mbar 0,1 mbar 0,1 mbar 1 mbar

Précision mesure fuite cm3/’ 1%RDG+0,03cc/min 1%RDG+0,03cc/min 1%RDG+0,03cc/min 1%RDG+0,03cc/min
Fourchette de mesure fuite cm3/’ 0-10 cc/min 0-10 cc/min 0-10 cc/min 0-10 cc/min
Définition mesure fuite cm3/’ 0,01 cc/min 0,01 cc/min 0,01 cc/min 0,01 cc/min
Précision mesure volume en cm3 - - - -
Fourchette de mesure volume en cm3 - - - -
Définition mesure volume en cm3 - - - -
Unité de mesure mbar, bar, psi, mmHg, mmH2O, Pa, HPa, cc/min, cc/h, pressure/s.
Dimensions 180X160X200 mm
Poids 5 kg
Dimensions de l'écran 320x240 pixel
Fourchette température de fonctionnement 5-40 °C
Ports RS232 2
Ports RS485 1
Port USB "maître" 1
Port USB "esclave" 1
Port Ethernet -
Signaux I/O Start, Stop, Filling, Test, Good, Reject, 3BCD
Signaux I/O auxiliaires (en option) -
Nombre de programmes 100
Mémoire archives tests Standard
Verrouillage avec mot de passe Yes
Nom du programme No
Normes de référence EN 61010-1, EN61326-1 / EN61326/A1, EN61000-3-2 / EN61000-3-2/A14, EN61000-3-3 / EN61000-3-3/A1, EN61000-4-2 / EN61000-4-2/A1, EN61000-4-3 / EN61000-4-3/A1 / EN61000-4-3/A2, EN61000-4-4, EN61000-4-5, EN61000-4-11, EN1779

  • Électrovanne de vidange externe avec filtre
  • Vanne pneumatique 3 voies
  • Électrovanne de pilotage
  • Bouton externe de Start
  • Tableau externe start/abort
  • Tableau externe sélection 4 programmes
  • Pédal de start
  • Lecteur de code barre
  • Étiquette adhesive pour imprimante 4500pcs
  • Câble d'extension signals AUX
  • Générateur de vide Venturi
  • Filtre air
  • Raccord Staubli mâle
  • Robinet micrométrique de precision
  • Robinet micrométrique
  • Logiciel M Series manager
  • Protocole série
  • 24 VDC alimentation externe
  • Câble série propriétaire PC ---> Série M
  • Vanne pneumatique à 3 voies avec vanne-pilote
  • Imprimante thermique sans peau
  • Câble adaptateur AUX série M ---> série ET
  • Démarrage à distance / Abandon / Bon / Rejeter
  • Software "Data Manager"
  • 5 microns du filtre à air

  • Pneumatique avec micro électro vannes
  • Connecteur frontal pour fuite calibrée Staubli - (STANDARD)
  • Port USB actif  - (STANDARD)
  • Entrée de Start à logique bi-manuelle
  • Mesure à haute résolution - (STANDARD)
