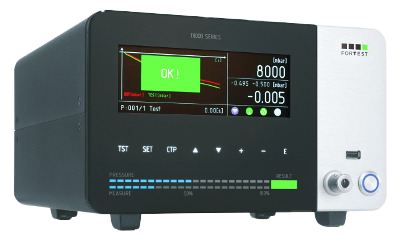

T8090

Dual Absolute Technology

Secteur d'Applications:

  Mécanique   Electroménager
  Automobille   Médicale
  Electronique   Emballage
  Fonderie   Gaz
  Pneumatique   Chauffage
  Réfrigération   Hydraulique
  Etriers de frein   Energie Alternative

The Dual Absolute.
La nouvelle technologie Dual Absolute permet d'éliminer les inconvénients d'un système de différentiel classique, d'améliorer ses avantages et de renouveler une industrie qui n'a pas bougé depuis des décennies. Grâce à la nouvelle technologie Dual Absolute, ForTest a combiné la simplicité d'un système classique de désintégration absolue avec la précision et la sensibilité d'un système différentiel, portant les instruments de test d'étanchéité à un niveau jamais vu auparavant.
Les nouveaux algorithmes et le nouveau matériel de mesure éliminent les défauts typiques d'un système différentiel, tels que les différences de stabilisation entre la pièce à tester et l'échantillon de référence.
La nouvelle gamme d'instruments peut fonctionner de 3 manières différentes : Différentiel pur, double absolu et zéro central.
La nouvelle technologie Dual Absolute est si puissante et fiable que ForTest a décidé de ne plus développer le système différentiel classique.



Sampling programmable Sensitive as a differential Dual Safe© Solid state measure

Double productivity No periodic maintenance High pressure test Measurement width


Une touche d'innovation.
Le nouveau contrôleur vidéo “ForTest MMI” a porté à un niveau supérieur l'interaction homme-machine, grâce à un panneau capacitif innovant en verre trempé, qui entoure un splendide écran 6,2” en couleurs.
La programmation des paramètres est maintenant beaucoup plus rapide grâce au nouveau clavier numérique intégré dans les menus et le nouvel écran rend l'affichage du cycle test encore plus clair.
En outre, il est possible d'interagir dans l'écran principal avec des fonctions rapides comme le changement de programme d'essai, le menu archives tests "smart", verrouillage/déverrouillage avec mot de passe.


Écran 6,2” en couleurs Graphique test Écran tactile résistif "full area" Clavier étendu de programmation

Connectivité sans limites.
Le nouveau T8990 est doté de ports USB esclave, RS232, RS485, Can bus , TTY et Profinet. Il est possible de monter en option un port Ethernet et un connecteur 26 pôles à 4 entrées et 8 sorties totalement programmables, pour l'interface avec des vannes externes, des barrières de sécurité, des interrupteurs, etc..
Le panneau façade est équipé d'un port USB pour connecter une clé USB qui permet de mémoriser les essais effectués, la sauvegarde/restauration des paramètres et la mise à jour du microprocesseur de l'appareil.
La connexion à des imprimantes thermiques, à des lecteurs de codes-barres / datamatrix et des marqueuses se fait automatique à travers le menu interne.


Clé USB    Sorties à haute puissance Sorties à haute puissance RS232, RS485, Can, TTY , Profinet, EtherCAT Ethernet et connecteur auxiliaire

Des mesures toujours meilleurs.
Le cycle d'essai a encore été accéléré grâce à l'intégration d'un processeur et d'un coprocesseur, tout en maintenant la fiabilité qui caractérise depuis toujours ForTest.
Nous pouvons affirmer avec certitude que T8090 est doté de la section de mesure la plus avancée au monde, grâce à la technologie de centrage en fenêtres et à la double cage de Faraday opto-couplée qui réduisent les temps de stabilisation à moins de 18 ms.
Cela se traduit par une définition de mesure de 0,1 Pa à 1 bar (0,5 Pa à 6 bar) stable et silencieux.


Processeur et coprocesseur intégrés Technologie de centrage en fenêtres Définition à partir de 0,1 Pa

Section pneumatique optimisée.
Le montage d'électrovannes de nouvelle génération ont permis d'augmenter de 30% de la vitesse de remplissage par rapport au modèle précédent, en maintenant inaltérée la fiabilité dans le temps. Nos appareils ne nécessitent pas de maintenance coûteuse concernant la partie pneumatique, au contraire, notre objectif est de les rendre de plus en plus fiables et durables.


Vitesse de remplissage +30% Grande résistance à l'humidité Aucune maintenance périodique

Design innovant.
Ce qui apparaît uniquement comme un exercice de design, cache en réalité une étude approfondie pour simplifier au maximum l'utilisation et la compréhension de l'appareil.
Le panneau de façade est réalisé dans une plaque unique en verre trempé et en aluminium, ce qui le rend très facile à nettoyer, fait de T8090 un instrument que l'on peut utiliser aussi bien en laboratoire que sur une ligne de production.
Les menus internes sont faciles comprendre, et l'interface graphique est conçue pour montrer uniquement les informations importantes.
Tout est à la place exacte qui devrait être la sienne.


Interface facile à utiliser Nettoyage facile Utilisation dans des secteurs à 360°



Modèle 0-1bar 1-2bar 2-6bar 6-10bar 10-20bar 20-200bar
Précision Dp / débit 0,5% RDG+3DGT 0,5% RDG+3DGT 0,5% RDG+3DGT 0,5% RDG+3DGT 0,5% RDG+3DGT 0,5% RDG+3DGT
Fourchette de mesure Dp / débit 0-65 mbar 0-65 mbar 0-65 mbar 0-650 mbar 0-650 mbar 0-650 mbar
Définition Dp / débit 0,001 mbar 0,002 mbar 0,005 mbar 0,01 mbar 0,1 mbar 0,1 mbar
Précision pression de remplissage 0,5%FS 0,5%FS 0,5%FS 0,5%FS 0,5%FS 0,5%FS
Fourchette de mesure précision de remplissage 0-FS 0-FS 0-FS 0-FS 0-FS 0-FS
Définition pression de remplissage 0,1 mbar 0,1 mbar 0,1 mbar 1 mbar

1 mbar 10 mbar
Précision mesure fuite cm3/’ 1%RDG+0,03cc/min 1%RDG+0,03cc/min 1%RDG+0,03cc/min 1%RDG+0,03cc/min 1%RDG+0,03cc/min 1%RDG+0,03cc/min
Fourchette de mesure fuite cm3/’ 0-10 cc/min 0-10 cc/min 0-10 cc/min 0-10 cc/min 0-10 cc/min 0-10 cc/min
Définition mesure fuite cm3/’ 0,01 cc/min 0,01 cc/min 0,01 cc/min 0,01 cc/min 0,01 cc/min 0,01 cc/min
Précision mesure volume en cm3 1%RDG+2cc

1%RDG+2cc

1%RDG+2cc

1%RDG+2cc

- -
Fourchette de mesure volume en cm3 0-500 cc 0-500 cc 0-500 cc 0-500 cc - -
Définition mesure volume en cm3 0,1 cc/min 0,1 cc/min 0,1 cc/min 0,1 cc/min - -
Unité de mesure mbar, bar, psi, mmHg, mmH2O, Pa, HPa, cc/min, cc/h, pressure/s.
Dimensions 270X160X300 mm
Poids 8 kg
Dimensions de l'écran 800x280 pixel
Fourchette température de fonctionnement 5-40 °C
Ports RS232 2
Ports RS485 1
Port USB "maître" 1
Port USB "esclave" 1
Port Ethernet Optional
Signaux I/O Start, Stop, Filling, Test, Good, Reject, 4BCD
Signaux I/O auxiliaires (en option) 8 output programmable, 4 input programmable, 4BCD
Nombre de programmes 300
Mémoire archives tests Advanced
Verrouillage avec mot de passe Yes
Nom du programme Yes , 16 characters
Normes de référence EN 61010-1, EN61326-1 / EN61326/A1, EN61000-3-2 / EN61000-3-2/A14, EN61000-3-3 / EN61000-3-3/A1, EN61000-4-2 / EN61000-4-2/A1, EN61000-4-3 / EN61000-4-3/A1 / EN61000-4-3/A2, EN61000-4-4, EN61000-4-5, EN61000-4-11, EN1779


* La mesure volumétrique c'est optionnelle (vérifier si possible avec le configurateur)




  • Électrovanne de vidange externe avec filtre
  • Vanne pneumatique 3 voies
  • Électrovanne de pilotage
  • Vanne pneumatique 5 voies
  • Bouton externe de Start
  • Tableau externe start/abort
  • Tableau externe sélection 4 programmes
  • Pédal de start
  • Lecteur de code barre
  • Étiquette adhesive pour imprimante 4500pcs
  • Câble d'extension signals AUX
  • Générateur de vide Venturi
  • Filtre air
  • Raccord Staubli mâle
  • Robinet micrométrique de precision
  • Robinet micrométrique
  • Logiciel M Series manager
  • TTY
  • Protocole série
  • Groupe de vanne "cylindre" type avec des filtres
  • Câble série propriétaire PC - Série M
  • Sonde de température externe
  • Vanne pneumatique à 3 voies avec vanne-pilote
  • MIXER-07
  • Software Data Manager
  • Staubli raccord femelle
  • Imprimante thermique avec peel-off
  • Imprimante thermique sans peau
  • Câble adaptateur AUX série M - Série ET
  • Démarrage à distance / Abandon / Bon / Rejeter
  • 5 microns du filtre à air

  • Soupape de décharge Interne
  • Remplissage pneumatique rapide
  • Pneumatique avec micro électro vannes
  • Kit renifleur d'hydrogène H2
  • Connecteur frontal pour fuite calibrée Staubli - (STANDARD)
  • Réglage de pression de précision frontal
  • Régulation électronique de pression
  • Circuit de auto zéro pression primaire
  • Test positif et négatif
  • Pre-Remplissage
  • Lecture de la pression primaire en attente
  • Sortie secondaire d' écart (troisième résultat)
  • Mesure barométrique
  • Sortie Analogique Perte
  • Carte d'extension I/O 24 Vdc
  • Entrée de Start à logique bi-manuelle
  • Ethernet prise
  • Port USB actif - (STANDARD)
  • Connexion WI-FI
  • Kit commande radio à distance sélection
  • Mesure à haute résolution - (STANDARD)
  • Capacimètre pour mesure volume de la pièce
  • Double branche de pressions pre-réglées
  • Dynamic Offset Correction
  • Profinet Interface
  • EtherCAT Interface
