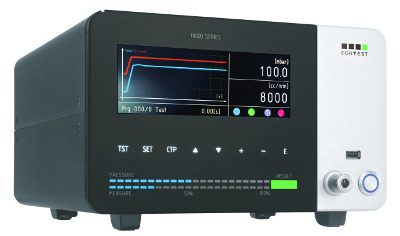

T8720

Appareil de test d'étanchéité universel pour micro-flux


Mesure d'étanchéité avec capteur de débit.
L'affichage des fuites en modalité volumétrique (cm3/h ou cm3/min), avec un appareil classique de test d'étanchéité, est lié à la configuration du volume de la pièce testée qui, à travers des algorithmes mathématiques, permet de convertir la chute de pression en chute volumétrique.
Pour se libérer de ce système, nous avons créé le test d'étanchéité par débit T8720 qui, grâce à un capteur massique et à un capteur de pression, affiche les fuites détectées directement en modalité volumétrique, sans nécessité de configurer le volume testé.
Cette caractéristique le rend extrêmement flexible en cas de grande variabilité des volumes testés et particulièrement intuitif dans l'analyse de l'évolution du cycle d'essai.



Capteur massique Affichage direct de la fuite volumétrique Capacité accrue d'analyse de l'évolution du test

Connectivité sans limites.
Le nouveau T8720 est doté de ports USB esclave, RS232, RS485, TTY . Il est possible de monter en option un port Ethernet et un connecteur 26 pôles à 4 entrées et 8 sorties totalement programmables, pour l'interface avec des vannes externes, des barrières de sécurité, des interrupteurs, etc.
Le panneau façade est équipé d'un port USB maître pour connecter une clé USB qui permet de mémoriser les essais effectués, la sauvegarde/restauration des paramètres et la mise à jour du microprocesseur de l'appareil.
La connexion à des imprimantes thermiques, à des lecteurs de codes-barres / datamatrix et des marqueuses se fait automatique à travers le menu interne.


Clé USB Sorties à haute puissance RS232, RS485,  TTY Ethernet et connecteur auxiliaire

Fonctionnement hybride.
Le fonctionnement particulier de T8720 consiste dans l'injection continue de l'air d'essai, contrairement à un système classique de test d'étanchéité, et dans la mesure directe du flux de la fuite, qui va de quelques cm3/min à plusieurs centaines, en fonction de l'application.
Ce système permet à l'appareil d'être adapté pour mesurer des fuites supérieures à un système classique de test d'étanchéité mais bien inférieures aux valeurs d'un test de débit normal, que l'on fait habituellement pour mesures des fuites de milliers de cm3/min ; la nature du T8720 est hybride entre les deux technologies.
La définition de la mesure part de 0,1 cm3/h en fond d'échelle, elle varie de 50 à 1000 cm3/min, avec une pression maximale de 1 bar.


Injection continue de l'air Mesure jusqu'à 1000 cm3/min Définition à partir de 0,1 cm3/h

Section pneumatique sur mesure.
Pour éviter des surchauffes dus à de longues durées d'activation du circuit de remplissage, nous avons étudiés des vannes pneumatiques particulières à haut débit qui, en plus de ne pas craindre la chaleur, remplissent plus rapidement la pièce testée et permettent aussi au T8720 d'effectuer des tests sur des pièces ayant des volumes importants.
Tout cela en maintenant bien sûr la fiabilité historique de ForTest.


Vannes pneumatiques anti-chaleur Vitesse de remplissage élevée Aucune maintenance périodique

Design innovant.
Ce qui apparaît uniquement comme un exercice de design, cache en réalité une étude approfondie pour simplifier au maximum l'utilisation et la compréhension de l'appareil.
Le panneau de façade est réalisé dans une plaque unique en verre trempé et en aluminium, ce qui le rend très facile à nettoyer, fait de T8720 un instrument que l'on peut utiliser aussi bien en laboratoire que sur une ligne de production.
Les menus internes sont faciles comprendre, et l'interface graphique est conçue pour montrer uniquement les informations importantes.
Tout est à la place exacte qui devrait être la sienne.


Interface facile à utiliser Nettoyage facile Utilisation dans des secteurs à 360°



Modèle 0-0,5bar 0,5-6 bar 0-200 cc/min 0-500 cc/min 0-1000 cc/min
Précision Dp / débit 1 - - 1% RDG+0,1%FS 1% RDG+0,2%FS 1% RDG+0,2%FS
Fourchette de mesure Dp / débit 1 - - 0-FS 0-FS 0-FS
Définition Dp / débit - - 0,01 cc/min 0,1 cc/min 0,5 cc/min
Précision pression de remplissage 0,5%FS 0,5%FS - - -
Fourchette de mesure précision de remplissage 0-FS 0-FS - - -
Définition pression de remplissage 0,01 mbar 0,1 mbar - - -
Précision mesure fuite cm3/’ - - - - -
Fourchette de mesure fuite cm3/’ - - - - -
Définition mesure fuite cm3/’ - - - - -
Précision mesure volume en cm3 - - - - -
Fourchette de mesure volume en cm3 - - - - -
Définition mesure volume en cm3 - - - - -
Unité de mesure mbar, bar, psi, mmHg, mmH2O, Pa, HPa, cc/min, cc/h, l/h, l/min.
Dimensions 270X160X300 mm
Poids 8 kg
Dimensions de l'écran 800x280 pixel
Fourchette température de fonctionnement 5-40 °C
Port RS232 2
Port RS485 1
Port USB "maître" 1
Port USB "esclave" 1
Port Ethernet Optional
Signaux I/O Start, Stop, Filling, Test, Good, Reject, 4BCD
Signaux I/O auxiliaires (en option) 8 output programmable, 4 input programmable, 4BCD
Nombre de programmes 300
Mémoire archives tests Advanced
Verrouillage avec mot de passe Yes
Nom du programme Yes, 16 characters
Note La résolution à prendre en compte pour la précision est toujours de 1 Pa.


Normes de référence : EN 61010-1, EN61326-1 / EN61326/A1, EN61000-3-2 / EN61000-3-2/A14, EN61000-3-3 / EN61000-3-3/A1, EN61000-4-2 / EN61000-4-2/A1, EN61000-4-3 / EN61000-4-3/A1 / EN61000-4-3/A2, EN61000-4-4, EN61000-4-5, EN61000-4-11, EN1779


  • La résolution pour le calcul de l'incertitude est de 1 Pa jusqu'à 10 bar.
  • La mesure du débit des débitmètres est une mesure de débit massique se référant à la condition de référence de 0°C - 1013,25mbar.
  • La mesure du débit des instruments de test d'étanchéité est volumétrique.
  • Les données de précision sont référencées et garanties par rapport aux conditions d'étalonnage dans le laboratoire.
  • La précision de la mesure du débit est référencée jusqu'à 2 bar, pour des pressions supérieures des variations sont possibles en fonction des caractéristiques du modèle.
  • Pour les échelles de mesure supérieures aux limites indiquées, la précision sera précisée dans la phase d'offre.

  • Bouton externe de Start
  • Tableau externe start/abort
  • Tableau externe sélection 4 programmes
  • Pédal de start
  • Lecteur de code barre
  • Câble d'extension signals AUX
  • Filtre air
  • Logiciel M Series manager
  • TTY
  • Protocole série
  • Câble série propriétaire PC ---> Série M
  • Sonde de température externe
  • MIXER-07
  • Software Data Manager
  • Staubli raccord femelle
  • Imprimante thermique avec peel-off
  • Imprimante thermique sans peau
  • Câble adaptateur AUX série M ---> série ET
  • Démarrage à distance / Abandon / Bon / Rejeter
  • 5 microns du filtre à air

  • Connecteur frontal pour fuite calibrée Staubli
  • Réglage de pression de précision frontal
  • Circuit de auto zéro pression primaire
  • Lecture de la pression primaire en attente
  • Sortie secondaire d' écart (troisième résultat)
  • Sortie Analogique Perte
  • Carte d'extension I/O 24 Vdc
  • Entrée de Start à logique bi-manuelle
  • Ethernet prise
  • Port USB actif
  • Connexion WI-FI
  • Kit commande radio à distance sélection
  • Mesure à haute résolution - (STANDARD)
