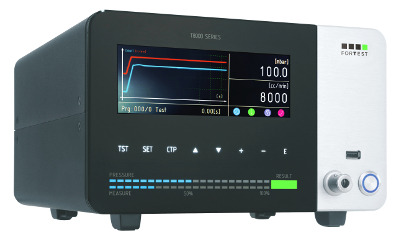

T8730

Appareil de test de débit universel à mesure continue

Secteur d'Applications:

  Aérospace   Electroménager
  Automobille   Médicale
  Electronique   Emballage
  Valvole   Hydraulique
  Energie Alternative   Réfrigération
  Pneumatique   Gaz

Mesure de débit avec capteur de débit.
T8730 est conçu avec la tâche précise de mesurer le débit sur des pièces comme des filtres (médicaux, gazole ou essence), des tuyaux, des buses, des orifices, des vannes, etc.
En plus de la mesure de débit classique, l'appareil a d'autres modalités qui le rende le plus polyvalent de sa catégorie : rampes en montée ou en descente, tests d'ouverture et essais d'éclatement.
En revanche, la fonction "mesure continue" mérite un chapitre à part : c'est un test avec des temps infinis qui permet le réglage de robinets ou la réparation de pièces en temps réel.
L'appareil est aussi doté d'une modalité de réglage de la pression intelligente qui, par le biais du régulateur de pression automatique, régule en continu la pression d'essai en fonction de la variation de la perte de charge, de manière à rendre la lecture beaucoup plus stable et répétitive.



Capteur massique Modalités de fonctionnement multiples Réglage de la pression intelligente

Connectivité sans limites.
Le nouveau T8730 est doté de ports USB esclave, RS232, RS485, Can bus et TTY. Il est possible de monter en option un port Ethernet et un connecteur 26 pôles à 4 entrées et 8 sorties totalement programmables, pour l'interface avec des vannes externes, des barrières de sécurité, des interrupteurs, etc.
Le panneau façade est équipé d'un port USB maître pour connecter une clé USB qui permet de mémoriser les essais effectués, la sauvegarde/restauration des paramètres et la mise à jour du microprocesseur de l'appareil.
La connexion à des imprimantes thermiques, à des lecteurs de codes-barres / datamatrix et des marqueuses se fait automatique à travers le menu interne.


Clé USB Sorties à haute puissance RS232, RS485, Can, TTY Ethernet et connecteur auxiliaire

Technologie au top de sa catégorie.
Nous avons décidé de ne pas faire de compromis dans les équipements du T8730 en montant les meilleurs composants disponibles actuellement sur le marché, comme le régulateur électronique piézoélectrique qui garantit un réglage stable et répétitif, ou le capteur massique à grande fourchette de lecture, ou encore les vannes spécifiques pour ce modèle, avec une durée de vie estimée à plusieurs dizaines de millions de cycles.
Tous ces plus permettent d'obtenir des performances de précision, de stabilité et de précision jamais vues auparavant.
La définition de la mesure part de 0,1 cm3/min en fond d'échelle, elle varie de 1000 à 20 0000 cm3/min, avec une pression maximale de 2 bars.


Régulateur de pression automatique Mesure jusqu'à 20 000 cm3/ min Définition à partir de 0,1 cm3/min

Section pneumatique sur mesure.
Pour éviter des surchauffes dus à de longues durées d'activation du circuit de remplissage, nous avons étudiés des vannes pneumatiques particulières à haut débit qui, en plus de ne pas craindre la chaleur, remplissent plus rapidement la pièce testée et permettent aussi au T8730 d'effectuer des tests sur des pièces ayant des volumes importants.
Tout cela en maintenant bien sûr la fiabilité historique de ForTest.


Vannes pneumatiques anti-chaleur Vitesse de remplissage élevée Aucune maintenance périodique

Design innovant.
Ce qui apparaît uniquement comme un exercice de design, cache en réalité une étude approfondie pour simplifier au maximum l'utilisation et la compréhension de l'appareil.
Le panneau de façade est réalisé dans une plaque unique en verre trempé et en aluminium, ce qui le rend très facile à nettoyer, fait de T8730 un instrument que l'on peut utiliser aussi bien en laboratoire que sur une ligne de production.
Les menus internes sont faciles comprendre, et l'interface graphique est conçue pour montrer uniquement les informations importantes.
Tout est à la place exacte qui devrait être la sienne.


Interface facile à utiliser Nettoyage facile Utilisation dans des secteurs à 360°



Modèle 0-0,5 bar 0,5-6 bar 0-200 cc/min 0-5000 cc/min 0-10000 cc/min 0-20000 cc/min 0-50000 cc/min 0-100000 cc/min 0-200000 cc/min
Précision Dp / débit 1 - - 1% RDG+0,1%FS 1% RDG+0,1%FS 1% RDG+0,1%FS 1% RDG+0,1%FS 1% RDG+0,1%FS 1% RDG+0,5%FS 1% RDG+0,5%FS
Fourchette de mesure Dp / débit 1 - - 0-FS 0-FS 0-FS 0-FS 0-FS 0-FS 0-FS
Définition Dp / débit - - 0,01 cc/min 1 cc/min 1 cc/min 1 cc/min 10 cc/min 100 cc/min 500 cc/min
Précision pression de remplissage 0,5%FS 0,5%FS - - - - - - -
Fourchette de mesure précision de remplissage 0-FS 0-FS - - - - - - -
Définition pression de remplissage 0,01 mbar 0,1 mbar - - - - - - -
Précision mesure fuite cm3/’ - - - - - - - - -
Fourchette de mesure fuite cm3/’ - - - - - - - - -
Définition mesure fuite cm3/’ - - - - - - - - -
Précision mesure volume en cm3 - - - - - - - - -
Fourchette de mesure volume en cm3 - - - - - - - - -
Définition mesure volume en cm3 - - - - - - - - -
Unité de mesure mbar, bar, psi, mmHg, mmH2O, Pa, HPa, cc/min, cc/h, l/h, l/min.
Dimensions 270X160X300 mm
Poids 8 kg
Dimensions de l'écran 800x280 pixel
Fourchette température de fonctionnement 5-40 °C
Ports RS232 2
Ports RS485 1
Port USB "maître" 1
Port USB "esclave" 1
Port Ethernet Optional
Signaux I/O Start, Stop, Filling, Test, Good, Reject, 4BCD
Signaux I/O auxiliaires (en option) 8 output programmable, 4 input programmable, 4BCD
Nombre de programmes 300
Mémoire archives tests Advanced
Verrouillage avec mot de passe Yes
Nom du programme Yes, 16 characters
Normes de référence EN 61010-1, EN61326-1 / EN61326/A1, EN61000-3-2 / EN61000-3-2/A14, EN61000-3-3 / EN61000-3-3/A1, EN61000-4-2 / EN61000-4-2/A1, EN61000-4-3 / EN61000-4-3/A1 / EN61000-4-3/A2, EN61000-4-4, EN61000-4-5, EN61000-4-11, EN1779

1: can change according to the scale of the Pressure

  • Électrovanne de vidange externe avec filtre
  • Bouton externe de Start
  • Tableau externe start/abort
  • Tableau externe sélection 4 programmes
  • Pédal de start
  • Lecteur de code barre
  • Étiquette adhesive pour imprimante 4500pcs
  • Câble d'extension signals AUX
  • Filtre air
  • Raccord Staubli mâle
  • Robinet micrométrique de precision
  • Robinet micrométrique
  • Logiciel M Series manager
  • TTY
  • Protocole série
  • Câble série propriétaire PC ---> Série M
  • Sonde de température externe
  • MIXER-07
  • Software Data Manager
  • Staubli raccord femelle
  • Imprimante thermique avec peel-off
  • Imprimante thermique sans peau
  • Câble adaptateur AUX série M ---> série ET
  • Démarrage à distance / Abandon / Bon / Rejeter
  • 5 microns du filtre à air

  • Remplissage pneumatique rapide - (STANDARD)
  • Connecteur frontal pour fuite calibrée Staubli
  • Réglage de pression de précision frontal
  • Régulation électronique de pression
  • Circuit de auto zéro pression primaire
  • Pre-Remplissage
  • Lecture de la pression primaire en attente
  • Sortie secondaire d' écart (troisième résultat)
  •   Mesure barométrique
  • Sortie Analogique Perte
  • Carte d'extension I/O 24 Vdc
  • Entrée de Start à logique bi-manuelle
  • Ethernet prise
  • Port USB actif - (STANDARD)
  • Connexion WI-FI
  • Kit commande radio à distance sélection
  • Mesure à haute résolution - (STANDARD)
