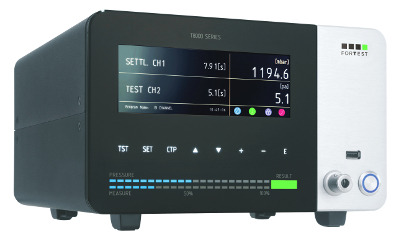

T8890

Appareil de test d'étanchéité absolue universel bi-canal

Secteur d'Applications:

  Aérospace   Mécanique
  Automobille   Médicale
  Electroménager   Oléodynamique
  Electronique   Emballage
  Fonderie   Gaz
  Pneumatique   Chauffage
  Valvole   Hydraulique
  Etriers de frein   Energie Alternative
  Réfrigération   Cylindres

Appareil double canal.
T8890 est le nouvel appareil bi-canal de ForTest, contenu dans le même boîtier que le mono-canal T8990, ce qui fait de lui le modèle le plus compact de sa catégorie.
Il est disponible en 3 types de réglage de la pression : régulateur manuel simple, double régulateur manuel et régulateur électronique automatique simple.
Idéal pour tester des appareils d'éclairage ou des pièces à chambre double, il est en mesure de diviser par deux les temps de test, tout en conservant la même flexibilité et la même fiabilité que le T8990.
La programmation des paramètres est maintenant beaucoup plus rapide grâce au nouveau clavier numérique intégré dans les menus et le nouvel écran rend l'affichage du cycle test encore plus clair.
En outre, il est possible d'interagir dans l'écran principal avec des fonctions rapides comme le changement de programme d'essai, le menu archives tests "smart", verrouillage/déverrouillage avec mot de passe.



Écran 6,2” en couleurs dédoublé Écran tactile résistif "full area" Clavier étendu de programmation

Connectivité sans limites.
Le nouveau T8890 est doté de ports USB esclave, RS232, RS485, Can bus et TTY.
Le panneau façade est équipé d'un port USB maître pour connecter une clé USB qui permet de mémoriser les essais effectués, la sauvegarde/restauration des paramètres et la mise à jour du microprocesseur de l'appareil.
La connexion à des imprimantes thermiques, à des lecteurs de codes-barres / datamatrix et des marqueuses se fait automatique à travers le menu interne.

Clé USB Sorties à haute puissance RS232, RS485, Can, TTY Ethernet et connecteur auxiliaire

Des mesures toujours meilleurs.
Le cycle d'essai a encore été accéléré grâce à l'intégration d'un processeur et d'un coprocesseur, tout en maintenant la fiabilité qui caractérise depuis toujours ForTest.
Nous pouvons affirmer avec certitude que T8890 est doté de la section de mesure la plus avancée au monde, grâce à la technologie de centrage en fenêtres et à la double cage de Faraday opto-couplée qui réduisent les temps de stabilisation à moins de 18 ms.
Cela se traduit par une définition de mesure de 0,1 Pa à 1 bar (0,5 Pa à 6 bar) stable et silencieux.



Processeur et coprocesseur intégrés Technologie de centrage en fenêtres Définition à partir de 0,1 Pa

Section pneumatique optimisée.
Le montage d'électrovannes de nouvelle génération ont permis d'augmenter de 30% de la vitesse de remplissage par rapport au modèle précédent, en maintenant inaltérée la fiabilité dans le temps. Nos appareils ne nécessitent pas de maintenance coûteuse concernant la partie pneumatique, au contraire, notre objectif est de les rendre de plus en plus fiables et durables.


Vitesse de remplissage +30% Grande résistance à l'humidité Aucune maintenance périodique

Design innovant.
Ce qui apparaît uniquement comme un exercice de design, cache en réalité une étude approfondie pour simplifier au maximum l'utilisation et la compréhension de l'appareil.
Le panneau de façade est réalisé dans une plaque unique en verre trempé et en aluminium, ce qui le rend très facile à nettoyer, fait de T8890 un instrument que l'on peut utiliser aussi bien en laboratoire que sur une ligne de production.


Interface facile à utiliser Nettoyage facile Utilisation dans des secteurs à 360°



Modèle 0-1bar 1-2bar 2-6bar 6-10bar 10-20bar 20-50bar
Précision Dp / débit 0,5% RDG+3DGT 0,5% RDG+3DGT 0,5% RDG+3DGT 0,5% RDG+3DGT 0,5% RDG+3DGT 0,5% RDG+3DGT
Fourchette de mesure Dp / débit 0-65 mbar 0-65 mbar 0-65 mbar 0-650 mbar 0-650 mbar 0-650 mbar
Définition Dp / débit 0,001 mbar 0,002 mbar 0,005 mbar 0,01 mbar 0,1 mbar 0,1 mbar
Précision pression de remplissage 0,5%FS 0,5%FS 0,5%FS 0,5%FS 0,5%FS 0,5%FS
Fourchette de mesure précision de remplissage 0-FS 0-FS 0-FS 0-FS 0-FS 0-FS
Définition pression de remplissage 0,1 mbar 0,1 mbar 0,1 mbar 1 mbar

1 mbar 10 mbar
Précision mesure fuite cm3/’ 1%RDG+0,03cc/min 1%RDG+0,03cc/min 1%RDG+0,03cc/min 1%RDG+0,03cc/min 1%RDG+0,03cc/min 1%RDG+0,03cc/min
Fourchette de mesure fuite cm3/’ 0-10 cc/min 0-10 cc/min 0-10 cc/min 0-10 cc/min 0-10 cc/min 0-10 cc/min
Définition mesure fuite cm3/’ 0,01 cc/min 0,01 cc/min 0,01 cc/min 0,01 cc/min 0,01 cc/min 0,01 cc/min
Précision mesure volume en cm3 1%RDG+2cc/min

1%RDG+2cc/min

1%RDG+2cc/min

1%RDG+2cc/min

- -
Fourchette de mesure volume en cm3 0-500 cc 0-500 cc 0-500 cc 0-500 cc - -
Définition mesure volume en cm3 0,1 cc/min 0,1 cc/min 0,1 cc/min 0,1 cc/min - -
Unité de mesure mbar, bar, psi, mmHg, mmH2O, Pa, HPa, cc/min, cc/h, pressure/s.
Dimensions 270X160X300 mm
Poids 8 kg
Dimensions de l'écran 800x280 pixel
Fourchette température de fonctionnement 5-40 °C
Ports RS232 2
Ports RS485 1
Port USB "maître" 1
Port USB "esclave" 1
Port Ethernet Optional
Signaux I/O Start, Stop, Filling, Test, Good, Reject, 4BCD
Signaux I/O auxiliaires (en option) 8 output programmable, 4 input programmable, 4BCD
Nombre de programmes 300
Mémoire archives tests Advanced
Verrouillage avec mot de passe Yes
Nom du programme Yes, 16 characters
Normes de référence EN 61010-1, EN61326-1 / EN61326/A1, EN61000-3-2 / EN61000-3-2/A14, EN61000-3-3 / EN61000-3-3/A1, EN61000-4-2 / EN61000-4-2/A1, EN61000-4-3 / EN61000-4-3/A1 / EN61000-4-3/A2, EN61000-4-4, EN61000-4-5, EN61000-4-11, EN1779

  • Électrovanne de vidange externe avec filtre
  • Bouton externe de Start
  • Tableau externe start/abort
  • Tableau externe sélection 4 programmes
  • Pédal de start
  • Lecteur de code barre
  • Étiquette adhesive pour imprimante 4500pcs
  • Câble d'extension signals AUX
  • Générateur de vide Venturi
  • Filtre air
  • Raccord Staubli mâle
  • Robinet micrométrique de precision
  • Robinet micrométrique
  • Logiciel M Series manager

  • Soupape de décharge Interne
  • Kit renifleur d'hydrogène H2
  • Réglage de pression de précision frontal
  • Régulation électronique de pression
  • Carte d'extension I/O 24 Vdc
  • Entrée de Start à logique bi-manuelle
  • Ethernet prise
  • Port USB actif
  • Connexion WI-FI
  • Kit commande radio à distance sélection
  • Mesure à haute résolution - (STANDARD)
