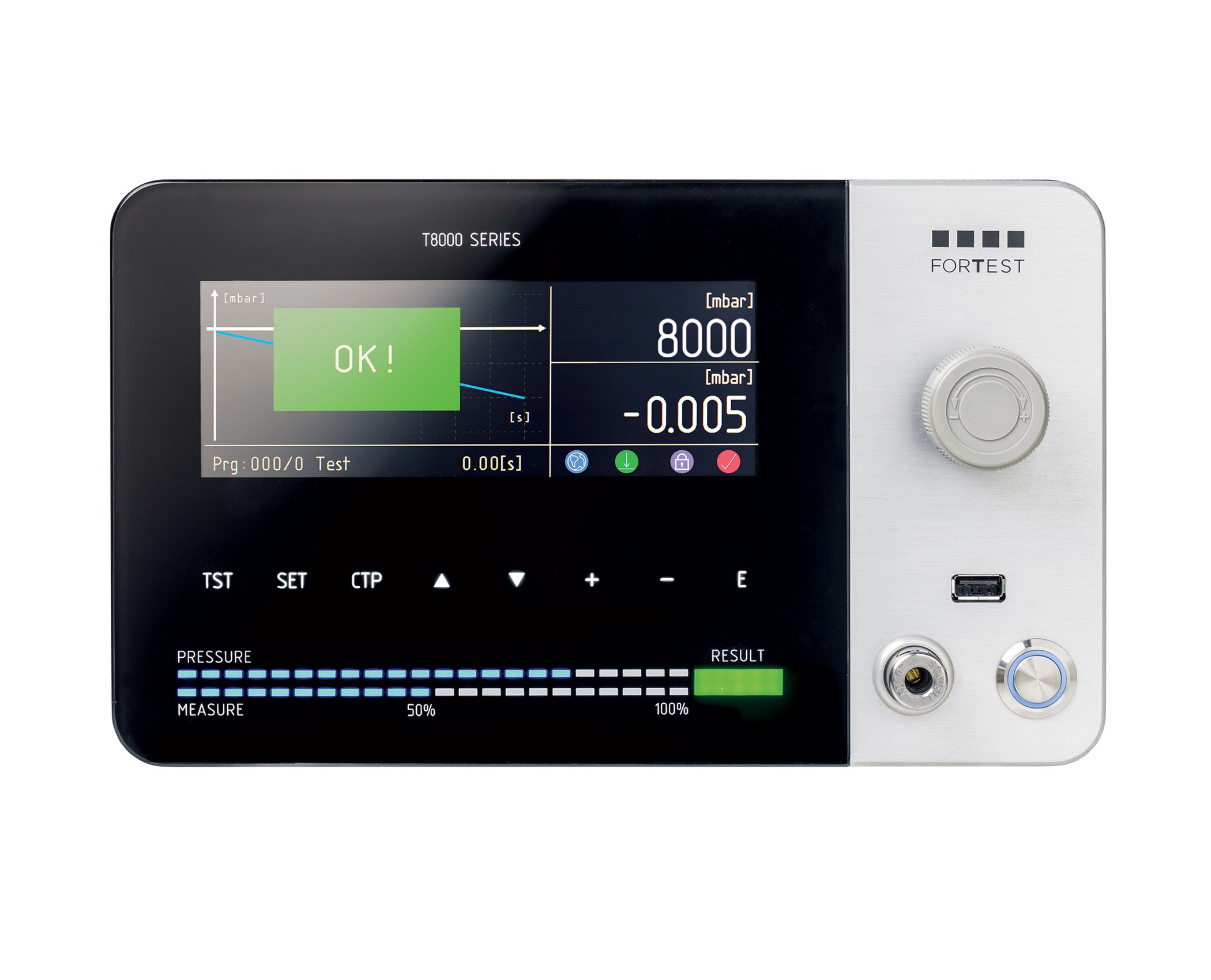

T8960

Appareil de test d'étanchéité différentiel universel

Secteur d'Applications:

  Mécanique   Electroménager
  Automobille   Médicale
  Electronique   Emballage
  Fonderie   Gaz
  Pneumatique   Chauffage
  Réfrigération   Hydraulique
  Etriers de frein   Energie Alternative

Une touche d'innovation.
Le nouvel appareil de test d'étanchéité T8960 a été créé dans l'idée d'améliorer ce qui était considéré comme le dispositif le plus réussi dans l'histoire de ForTest, le M8960.
Le nouveau contrôleur vidéo “ForTest MMI” a porté à un niveau supérieur l'interaction homme-machine, grâce à un panneau capacitif innovant en verre trempé, qui entoure un splendide écran 6,2” en couleurs.
La programmation des paramètres est maintenant beaucoup plus rapide grâce au nouveau clavier numérique intégré dans les menus et le nouvel écran rend l'affichage du cycle test encore plus clair.
En outre, il est possible d'interagir dans l'écran principal avec des fonctions rapides comme le changement de programme d'essai, le menu archives tests "smart", verrouillage/déverrouillage avec mot de passe.



Écran 6,2” en couleurs Graphique test Écran tactile résistif "full area" Clavier étendu de programmation

Connectivité sans limites.
Le nouveau T8960 est doté de ports USB esclave, RS232, RS485, Can bus et TTY. Il est possible de monter en option un port Ethernet et un connecteur 26 pôles à 4 entrées et 8 sorties totalement programmables, pour l'interface avec des vannes externes, des barrières de sécurité, des interrupteurs, etc..
Le panneau façade est équipé d'un port USB maître pour connecter une clé USB qui permet de mémoriser les essais effectués, la sauvegarde/restauration des paramètres et la mise à jour du microprocesseur de l'appareil.
La connexion à des imprimantes thermiques, à des lecteurs de codes-barres / datamatrix et des marqueuses se fait automatique à travers le menu interne.


Clé USB Sorties à haute puissance RS232, RS485, Can, TTY Ethernet et connecteur auxiliaire

Des mesures toujours meilleurs.
La technologie différentielle, de par sa nature, permet une sensibilité de mesure encore meilleur que le système absolu, en garantissant une chute de pression de 0,1 Pa jusqu'à 6 bars testés.
L'adoption de nouveaux capteurs de pression, associée à la section de mesure avec la technologie de centrage en fenêtres et la double cage de Faraday opto-couplée, a rendu possible une amélioration ultérieure des performances de l'appareil.


Technologie différentielle Technologie de centrage en fenêtres Définition de 0,1 Pa jusqu'à 6 bars

Section pneumatique optimisée.
Le montage d'électrovannes de nouvelle génération ont permis d'augmenter de 50% de la vitesse de remplissage par rapport au modèle précédent, en maintenant inaltérée la fiabilité dans le temps. Nos appareils ne nécessitent pas de maintenance coûteuse concernant la partie pneumatique, au contraire, notre objectif est de les rendre de plus en plus fiables et durables.


Vitesse de remplissage +50% Grande résistance à l'humidité Aucune maintenance périodique

Design innovant.
Ce qui apparaît uniquement comme un exercice de design, cache en réalité une étude approfondie pour simplifier au maximum l'utilisation et la compréhension de l'appareil.
Le panneau de façade est réalisé dans une plaque unique en verre trempé et en aluminium, ce qui le rend très facile à nettoyer, fait de T8990 un instrument que l'on peut utiliser aussi bien en laboratoire que sur une ligne de production.
Les menus internes sont faciles comprendre, et l'interface graphique est conçue pour montrer uniquement les informations importantes.
Tout est à la place exacte qui devrait être la sienne.



Interface facile à utiliser Nettoyage facile Utilisation dans des secteurs à 360°



Modèle 0-0,2 bar 0-0,5 bar 0-1 bar 0-2 bar 0-3 bar 0-6 bar 0-10 bar 0-15 bar
Précision Dp / débit 0,5% RDG+3DGT 0,5% RDG+3DGT 0,5% RDG+3DGT 0,5% RDG+3DGT 0,5% RDG+3DGT 0,5% RDG+3DGT 0,5% RDG+3DGT 0,5% RDG+3DGT
Fourchette de mesure Dp / débit 0-65 mbar 0-65 mbar 0-65 mbar 0-65 mbar 0-65 mbar 0-65 mbar 0-650 mbar 0-650 mbar
Définition Dp / débit 0,001 mbar 0,001 mbar 0,001 mbar 0,001 mbar 0,001 mbar 0,001 mbar 0,01 mbar 0,01 mbar
Précision pression de remplissage 1,0%FS 1,0%FS 1,0%FS 1,0%FS 1,0%FS 1,0%FS 1,0%FS 1,0%FS
Fourchette de mesure précision de remplissage 0-FS 0-FS 0-FS 0-FS 0-FS 0-FS 0-FS 0-FS
Définition pression de remplissage 0,01 mbar 0,01 mbar 0,1 mbar 0,1 mbar 0,1 mbar 0,1 mbar 1  mbar 1 mbar
Précision mesure fuite cm3/’ 1%RDG+0,01cc/min 1%RDG+0,01cc/min 1%RDG+0,03cc/min 1%RDG+0,03cc/min 1%RDG+0,03cc/min 1%RDG+0,03cc/min 1%RDG+0,03cc/min 1%RDG+0,03cc/min
Fourchette de mesure fuite cm3/’ 0-10 cc/min 0-10 cc/min 0-10 cc/min 0-10 cc/min 0-10 cc/min 0-10 cc/min 0-10 cc/min 0-10 cc/min
Définition mesure fuite cm3/’ 0,01 cc/min 0,01 cc/min 0,01 cc/min 0,01 cc/min 0,01 cc/min 0,01 cc/min 0,01 cc/min 0,01 cc/min
Précision mesure volume en cm3 1,5%RDG+2cc/min 1,5%RDG+2cc/min 1,5%RDG+2cc/min 1,5%RDG+2cc/min 1,5%RDG+2cc/min 1,5%RDG+2cc/min 1,5%RDG+2cc/min 1,5%RDG+2cc/min
Fourchette de mesure volume en cm3 0-500 cc 0-500 cc 0-500 cc 0-500 cc 0-500 cc 0-500 cc 0-500 cc 0-500 cc
Définition mesure volume en cm3 0,1 cc/min 0,1 cc/min 0,1 cc/min 0,1 cc/min 0,1 cc/min 0,1 cc/min 0,1 cc/min 0,1 cc/min
Unité de mesure mbar, bar, psi, mmHg, mmH2O, Pa, HPa, cc/min, cc/h, pressure/s.
Dimensions 270X160X300 mm
Poids 8 kg
Dimensions de l'écran 800x280 pixel
Fourchette température de fonctionnement 5-40 °C
Ports RS232 2
Ports RS485 1
Port USB "maître" 1
Port USB "esclave" 1
Port Ethernet Optional
Signaux I/O Start, Stop, Filling, Test, Good, Reject, 4BCD
Signaux I/O auxiliaires (en option) 8 output programmable, 4 input programmable, 4BCD
Nombre de programmes 300
Mémoire archives tests Advanced
Verrouillage avec mot de passe Yes
Nom du programme Yes, 16 characters
Normes de référence EN 61010-1, EN61326-1 / EN61326/A1, EN61000-3-2 / EN61000-3-2/A14, EN61000-3-3 / EN61000-3-3/A1, EN61000-4-2 / EN61000-4-2/A1, EN61000-4-3 / EN61000-4-3/A1 / EN61000-4-3/A2, EN61000-4-4, EN61000-4-5, EN61000-4-11, EN1779

  • Électrovanne de vidange externe avec filtre
  • Bouton externe de Start
  • Tableau externe start/abort
  • Tableau externe sélection 4 programmes
  • Pédal de start
  • Lecteur de code barre
  • Étiquette adhesive pour imprimante 4500pcs
  • Câble d'extension signals AUX
  • Générateur de vide Venturi
  • Filtre air
  • Raccord Staubli mâle
  • Robinet micrométrique de precision
  • Robinet micrométrique
  • Logiciel M Series manager
  • TTY
  • Protocole série
  • Groupe de vanne "cylindre" type avec des filtres
  • Câble série propriétaire PC ---> Série M
  • Sonde de température externe
  • MIXER-07
  • Software Data Manager
  • Staubli raccord femelle
  • Imprimante thermique avec peel-off
  • Imprimante thermique sans peau
  • Câble adaptateur AUX série M ---> série ET
  • Démarrage à distance / Abandon / Bon / Rejeter
  • 5 microns du filtre à air

  • Pneumatique avec micro électro vannes
  • Connecteur frontal pour fuite calibrée Staubli
  • Réglage de pression de précision frontal - (STANDARD)
  • Module pneumatique de mesure à distance
  • Régulation électronique de pression
  • Circuit de auto zéro pression primaire - (STANDARD)
  • Pre-Remplissage
  • Lecture de la pression primaire en attente
  • Sortie secondaire d' écart (troisième résultat)
  • Mesure barométrique
  • Sortie Analogique Perte
  • Carte d'extension I/O 24 Vdc
  • Entrée de Start à logique bi-manuelle
  • Ethernet prise
  • Port USB actif - (STANDARD)
  • Connexion WI-FI
  • Kit commande radio à distance sélection
  • Mesure à haute résolution - (STANDARD)
  • Capacimètre pour mesure volume de la pièce
  • Double branche de pressions pre-réglées
