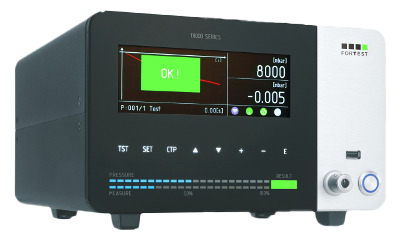

T8997

Leak test and flow test equipment "all in one"

Secteur d'Applications:

  Aérospace   Mécanique
  Automobille   Médicale
  Electroménager   Oléodynamique
  Electronique   Emballage
  Fonderie   Gaz
  Pneumatique   Chauffage
  Valvole   Hydraulique
  Etriers de frein   Energie Alternative
  Réfrigération   Cylindres

Une touche d'innovation.
Le nouveau contrôleur vidéo “ForTest MMI” a porté à un niveau supérieur l'interaction homme-machine, grâce à un panneau capacitif innovant en verre trempé, qui entoure un splendide écran 6,2” en couleurs.
La programmation des paramètres est maintenant beaucoup plus rapide grâce au nouveau clavier numérique intégré dans les menus et le nouvel écran rend l'affichage du cycle test encore plus clair.
En outre, il est possible d'interagir dans l'écran principal avec des fonctions rapides comme le changement de programme d'essai, le menu archives tests "smart", verrouillage/déverrouillage avec mot de passe.



Écran 6,2” en couleurs Graphique test Écran tactile résistif "full area" Clavier étendu de programmation

Connectivité sans limites.
Le nouveau T8997 est doté de ports USB esclave, RS232, RS485, Can bus , TTY et Profinet. Il est possible de monter en option un port Ethernet et un connecteur 26 pôles à 4 entrées et 8 sorties totalement programmables, pour l'interface avec des vannes externes, des barrières de sécurité, des interrupteurs, etc..
Le panneau façade est équipé d'un port USB pour connecter une clé USB qui permet de mémoriser les essais effectués, la sauvegarde/restauration des paramètres et la mise à jour du microprocesseur de l'appareil.
La connexion à des imprimantes thermiques, à des lecteurs de codes-barres / datamatrix et des marqueuses se fait automatique à travers le menu interne.


Clé USB Sorties à haute puissance RS232, RS485, Can, TTY , Profinet Ethernet et connecteur auxiliaire

Des mesures toujours meilleurs.
Le cycle d'essai a encore été accéléré grâce à l'intégration d'un processeur et d'un coprocesseur, tout en maintenant la fiabilité qui caractérise depuis toujours ForTest.
Nous pouvons affirmer avec certitude que T8997 est doté de la section de mesure la plus avancée au monde, grâce à la technologie de centrage en fenêtres et à la double cage de Faraday opto-couplée qui réduisent les temps de stabilisation à moins de 18 ms.
Cela se traduit par une définition de mesure de 1 Pa à 1 bar stable et silencieux.


Processeur et coprocesseur intégrés Technologie de centrage en fenêtres Définition à partir de 0,1 Pa

Section pneumatique optimisée.
Le montage d'électrovannes de nouvelle génération ont permis d'augmenter de 30% de la vitesse de remplissage par rapport au modèle précédent, en maintenant inaltérée la fiabilité dans le temps. Nos appareils ne nécessitent pas de maintenance coûteuse concernant la partie pneumatique, au contraire, notre objectif est de les rendre de plus en plus fiables et durables.


Vitesse de remplissage +30% Grande résistance à l'humidité Aucune maintenance périodique

Design innovant.
Ce qui apparaît uniquement comme un exercice de design, cache en réalité une étude approfondie pour simplifier au maximum l'utilisation et la compréhension de l'appareil.
Le panneau de façade est réalisé dans une plaque unique en verre trempé et en aluminium, ce qui le rend très facile à nettoyer, fait de T8990 un instrument que l'on peut utiliser aussi bien en laboratoire que sur une ligne de production.
Les menus internes sont faciles comprendre, et l'interface graphique est conçue pour montrer uniquement les informations importantes.
Tout est à la place exacte qui devrait être la sienne.


Interface facile à utiliser Nettoyage facile Utilisation dans des secteurs à 360°



Model 0-1 bar 1-2 bar 2-6 bar
Accuracy Dp 0,5% RDG+3DGT 0,5% RDG+3DGT 0,5% RDG+3DGT
Range of measurements Dp 0-65 mbar 0-65 mbar 0-65 mbar
Resolution Dp 0,001 mbar 0,002 mbar 0,005 mbar
Direct pressure accuracy 0,5%FS 0,5%FS 0,5%FS
Direct pressure measurement range 0-FS 0-FS 0-FS
Direct pressure relief 0,1 mbar 0,1 mbar 0,1 mbar
Accuracy measuring loss in cc/’ 1%RDG+0,03cc/min 1%RDG+0,03cc/min 1%RDG+0,03cc/min
Measurement range in cc/’ 0-10 cc/min 0-10 cc/min 0-10 cc/min
Measured measurement resolution in cc/’ 0,01 cc/min 0,01 cc/min 0,01 cc/min
Flow measurement range 0-20 l/min 0-20 l/min 0-20 l/min
Flow measurement resolution 1 cc/min 1 cc/min 1 cc/min
Flow measurement accuracy 3%RDG+0,1 FS 3%RDG+0,1 FS 3%RDG+0,1 FS
Measure unit mbar, bar, psi, mmHg, mmH2O, Pa, HPa, cc/min, cc/h, pressure/s.
Dimensions 270X160X300 mm
Weight 9 kg
Display size 800x280 pixel
Operating temperature range 5-40 °C
RS232 ports 2
RS485 ports 1
“master” USB port 1
“slave” USB port 1
Ethernet port Optional
I/O signals Start, Stop, Filling, Test, Good, Reject, 4BCD
Auxiliary I/O signals (optional) 8 output programmable, 4 input programmable, 4BCD
Number of programs 300
 Test archive memory Advanced
Password block Yes
Program name Yes , 16 characters
Reference normatives EN 61010-1, EN61326-1 / EN61326/A1, EN61000-3-2 / EN61000-3-2/A14, EN61000-3-3 / EN61000-3-3/A1, EN61000-4-2 / EN61000-4-2/A1, EN61000-4-3 / EN61000-4-3/A1 / EN61000-4-3/A2, EN61000-4-4, EN61000-4-5, EN61000-4-11, EN1779



  • Électrovanne de vidange externe avec filtre
  • Vanne pneumatique 3 voies
  • Électrovanne de pilotage
  • Vanne pneumatique 5 voies
  • Bouton externe de Start
  • Tableau externe start/abort
  • Tableau externe sélection 4 programmes
  • Pédal de start
  • Lecteur de code barre
  • Étiquette adhesive pour imprimante 4500pcs
  • Câble d'extension signals AUX
  • Générateur de vide Venturi
  • Filtre air
  • Raccord Staubli mâle
  • Robinet micrométrique de precision
  • Robinet micrométrique
  • Logiciel M Series manager
  • Protocole série
  • Groupe de vanne "cylindre" type avec des filtres
  • Câble série propriétaire PC - Série M
  • Sonde de température externe
  • Vanne pneumatique à 3 voies avec vanne-pilote
  • Software Data Manager
  • Staubli raccord femelle
  • Imprimante thermique avec peel-off
  • Imprimante thermique sans peau
  • Câble adaptateur AUX série M - série ET
  • Démarrage à distance / Abandon / Bon / Rejeter
  • 5 microns du filtre à air

  • Soupape de décharge Interne
  • Remplissage pneumatique rapide
  • Pneumatique avec micro électro vannes
  • Connecteur frontal pour fuite calibrée Staubli - (STANDARD)
  • Réglage de pression de précision frontal
  • Régulation électronique de pression
  • Pre-Remplissage
  • Lecture de la pression primaire en attente
  • Sortie secondaire d' écart (troisième résultat)
  • Mesure barométrique
  • Sortie Analogique Perte
  • Carte d'extension I/O 24 Vdc
  • Entrée de Start à logique bi-manuelle
  • Ethernet TCP/IP
  • Port USB actif - (STANDARD)
  • Connexion WI-FI
  • Kit commande radio à distance sélection
  • Mesure à haute résolution - (STANDARD)
  • Capacimètre pour mesure volume de la pièce
  • Double branche de pressions pre-réglées
  • Profinet Interface
  • EtherCAT Interface
