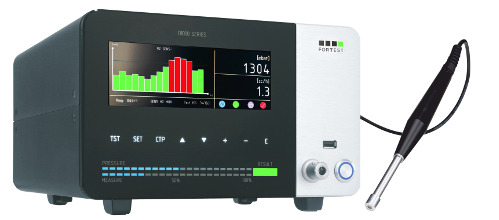

T8999

Détecteur de fuites à hydrogène

Secteur d'Applications:

  Aérospace   Mécanique
  Automobille   Médicale
  Electroménager   Oléodynamique
  Electronique   Emballage

Repérer la fuite de manière facile et propre.
T8999 est un appareil né pour répondre à l'exigence croissante de repérer la position de la fuite sur la pièce testée de manière facile et propre, en éliminant les méthodes telles que l'immersion dans un bac d'eau ou l'utilisation d'un spray de détection des fuites, dommageables pour les pièces car il y a un risque de développement de la rouille et des difficultés pour bien nettoyer.
La sonde avec bras à 30° permet de s'approcher des points critiques de fuite, et d'en signaler la position et la nature, en aidant l'opérateur avec un led d'indication et un avertisseur sonore.
Le mélange d'hydrogène utilisé est à 5%, il n'est donc pas explosif ni dangereux pour les environnements de travail ni les opérateurs.



Sonde en aluminium avec articulation à 30° Led et avertisseur sonore Mélange d'hydrogène à 5% non explosif

Connectivité sans limites.
Le nouveau T8999 est doté de ports USB esclave, RS232, RS485, Can bus et TTY. Il est possible de monter en option un port Ethernet et un connecteur 26 pôles à 4 entrées et 8 sorties totalement programmables, pour l'interface avec des vannes externes, des barrières de sécurité, des interrupteurs, etc..
Le panneau façade est équipé d'un port USB maître pour connecter une clé USB qui permet de mémoriser les essais effectués, la sauvegarde/restauration des paramètres et la mise à jour du microprocesseur de l'appareil.
La connexion à des imprimantes thermiques, à des lecteurs de codes-barres / datamatrix et des marqueuses se fait automatique à travers le menu interne.


Clé USB Sorties à haute puissance RS232, RS485, Can, TTY Ethernet et connecteur auxiliaire

Double modalité d'utilisation
T8999 est un appareil à double emploi qui comprend aussi bien la modalité classique de test d'étanchéité absolue que la modalité de repérage de la fuite.
Les paramètres de test permettent le démarrage automatique du cycle de repérage de fuite en cas de pièce d'Écart, en rendant le procédé semi-automatique.
La sensibilité de la sonde de détection des fuites est de 1 cm3/h, indépendamment de la pression et du volume testés.


Sensibilité de 1 cm3/h Cycle semi-automatique programmable

Section pneumatique optimisée.
Le montage d'électrovannes de nouvelle génération ont permis d'augmenter de 30% de la vitesse de remplissage par rapport au modèle précédent, en maintenant inaltérée la fiabilité dans le temps. Nos appareils ne nécessitent pas de maintenance coûteuse concernant la partie pneumatique, au contraire, notre objectif est de les rendre de plus en plus fiables et durables.


Vitesse de remplissage +30% Grande résistance à l'humidité Aucune maintenance périodique

Design innovant.
Ce qui apparaît uniquement comme un exercice de design, cache en réalité une étude approfondie pour simplifier au maximum l'utilisation et la compréhension de l'appareil.
Le panneau de façade est réalisé dans une plaque unique en verre trempé et en aluminium, ce qui le rend très facile à nettoyer, fait de T8999 un instrument que l'on peut utiliser aussi bien en laboratoire que sur une ligne de production.
Les menus internes sont faciles comprendre, et l'interface graphique est conçue pour montrer uniquement les informations importantes.
Tout est à la place exacte qui devrait être la sienne.


Interface facile à utiliser Nettoyage facile Utilisation dans des secteurs à 360°

Modèle 0-1bar 1-2bar 2-6bar 6-10bar 10-20bar 20-50bar
Précision Dp / débit 0,5% RDG+3DGT 0,5% RDG+3DGT 0,5% RDG+3DGT 0,5% RDG+3DGT 0,5% RDG+3DGT 0,5% RDG+3DGT
Fourchette de mesure Dp / débit 0-65 mbar 0-65 mbar 0-65 mbar 0-65 mbar 0-65 mbar 0-65 mbar
Définition Dp / débit 0,001 mbar 0,002 mbar 0,005 mbar 0,01 mbar 0,1 mbar 0,1 mbar
Précision pression de remplissage 0,5%FS 0,5%FS 0,5%FS 0,5%FS 0,5%FS 0,5%FS
Fourchette de mesure précision de remplissage 0-FS 0-FS 0-FS 0-FS 0-FS 0-FS
Définition pression de remplissage 0,1 mbar 0,1 mbar 0,1 mbar 1 mbar

1 mbar 10 mbar
Précision mesure fuite cm3/’ 1%RDG+0,03cc/min 1%RDG+0,03cc/min 1%RDG+0,03cc/min 1%RDG+0,03cc/min 1%RDG+0,03cc/min 1%RDG+0,03cc/min
Fourchette de mesure fuite cm3/’ 0-10 cc/min 0-10 cc/min 0-10 cc/min 0-10 cc/min 0-10 cc/min 0-10 cc/min
Définition mesure fuite cm3/’ 0,01 cc/min 0,01 cc/min 0,01 cc/min 0,01 cc/min 0,01 cc/min 0,01 cc/min
Précision mesure volume en cm3 1%RDG+2cc/min

1%RDG+2cc/min

1%RDG+2cc/min

1%RDG+2cc/min

- -
Fourchette de mesure volume en cm3 0-500 cc 0-500 cc 0-500 cc 0-500 cc - -
Définition mesure volume en cm3 0,1 cc/min 0,1 cc/min 0,1 cc/min 0,1 cc/min - -
Unité de mesure mbar, bar, psi, mmHg, mmH2O, Pa, HPa, cc/min, cc/h, pressure/s.
Dimensions 270X160X300 mm
Poids 8 kg
Dimensions de l'écran 800x280 pixel
Fourchette température de fonctionnement 5-40 °C
Ports RS232 2
Ports RS485 1
Port USB "maître" 1
Port USB "esclave" 1
Port Ethernet Optional
Signaux I/O Start, Stop, Filling, Test, Good, Reject, 4BCD
Signaux I/O auxiliaires (en option) 8 output programmable, 4 input programmable, 4BCD
Nombre de programmes 300
Mémoire archives tests Advanced
Verrouillage avec mot de passe Yes
Nom du programme Yes, 16 characters
Normes de référence EN 61010-1, EN61326-1 / EN61326/A1, EN61000-3-2 / EN61000-3-2/A14, EN61000-3-3 / EN61000-3-3/A1, EN61000-4-2 / EN61000-4-2/A1, EN61000-4-3 / EN61000-4-3/A1 / EN61000-4-3/A2, EN61000-4-4, EN61000-4-5, EN61000-4-11, EN1779

  • Électrovanne de vidange externe avec filtre
  • Vanne pneumatique 3 voies
  • Électrovanne de pilotage
  • Vanne pneumatique 5 voies
  • Bouton externe de Start
  • Tableau externe start/abort
  • Tableau externe sélection 4 programmes
  • Pédal de start
  • Lecteur de code barre
  • Étiquette adhesive pour imprimante 4500pcs
  • Câble d'extension signals AUX
  • Générateur de vide Venturi
  • Filtre air
  • Raccord Staubli mâle
  • Robinet micrométrique de precision
  • Robinet micrométrique
  • Logiciel M Series manager
  • TTY
  • Protocole série
  • Groupe de vanne "cylindre" type avec des filtres
  • Câble série propriétaire PC ---> Série M
  • Sonde de température externe
  • Vanne pneumatique à 3 voies avec vanne-pilote
  • MIXER-07
  • Software Data Manager
  • Staubli raccord femelle
  • Imprimante thermique avec peel-off
  • Imprimante thermique sans peau
  • Câble adaptateur AUX série M ---> série ET
  • Démarrage à distance / Abandon / Bon / Rejeter
  • 5 microns du filtre à air

  • Soupape de décharge Interne
  • Remplissage pneumatique rapide
  • Pneumatique avec micro électro vannes
  • Kit renifleur d'hydrogène H2 - (STANDARD)
  • Connecteur frontal pour fuite calibrée Staubli
  • Réglage de pression de précision frontal
  • Régulation électronique de pression
  • Circuit de auto zéro pression primaire
  • Test positif et négatif
  • Pre-Remplissage
  • Lecture de la pression primaire en attente
  • Sortie secondaire d' écart (troisième résultat)
  • Sortie Analogique Perte
  • Carte d'extension I/O 24 Vdc
  • Entrée de Start à logique bi-manuelle
  • Ethernet prise
  • Port USB actif
  • Connexion WI-FI
  • Kit commande radio à distance sélection
  • Mesure à haute résolution - (STANDARD)
  • Capacimètre pour mesure volume de la pièce
  • Double branche de pressions pre-réglées
