Testeur d’étanchéité air Dual Absolute®
K7090 intègre l’innovante technologie Dual Absolute®, qui supplante la mesure différentielle traditionnelle en améliorant ses points faibles. Grande flexibilité d’utilisation grâce à la haute configurabilité d’options et d’échelles de mesure.
Secteurs d’application
Technologie Brevetée Dual Absolute
Le K7090 introduit la technologie innovante Dual Absolute de ForTest, un système de measure qui révolutionne le concept d’essai. Cet appareil unique intègre 4 modes de mesure différents : Chute Absolue, Différentiel Classique, Dual Absolute et Zero Central, offrant une polyvalence sans précédent sur le marché.
Dépassement des Systèmes Différentiels
Le mode Dual Absolute a été conçu pour éliminer les limites des systèmes différentiels traditionnels. Il résout à la racine les problèmes critiques tels que la différente stabilisation entre pièce Master et Test, la fragilité du circuit pneumatique et la complexité de la mise au point, garantissant des tests plus stables et une maintenance drastiquement réduite.
Interface Évoluée et Design « Total Glass »

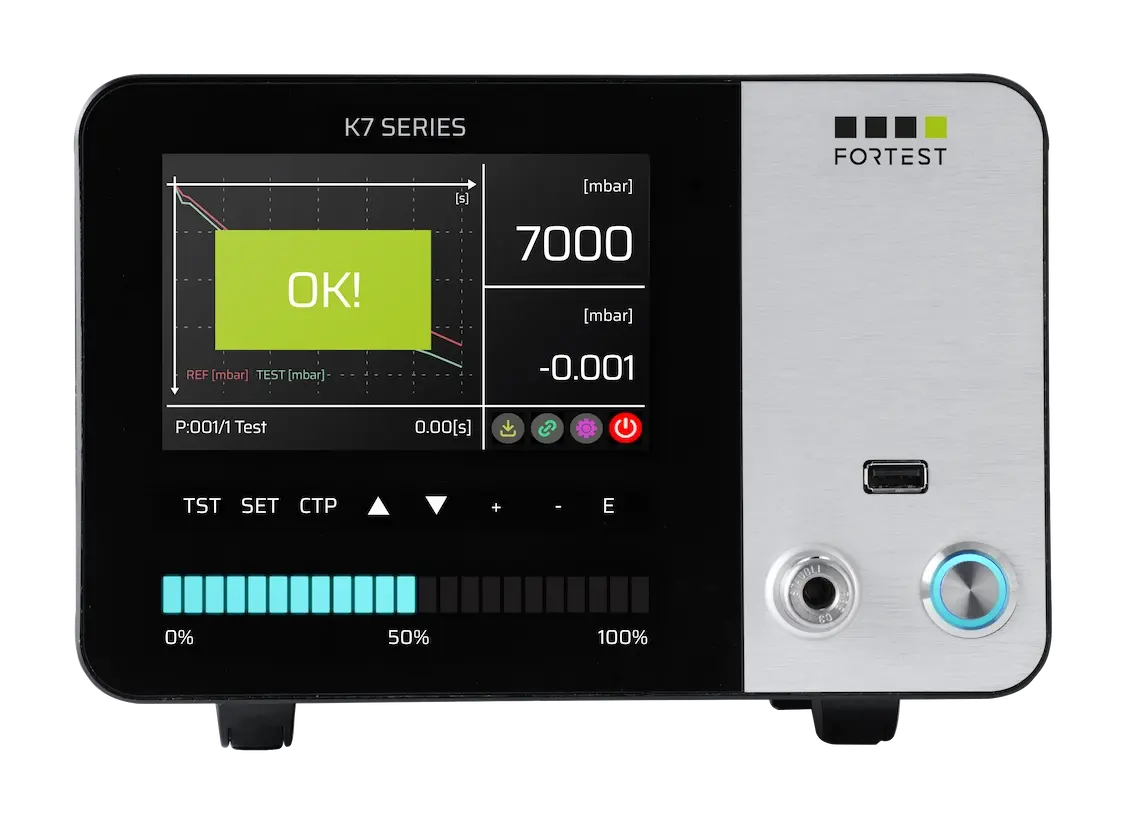

L’expérience utilisateur est confiée à un écran tactile capacitif de 5,7″ couleur, intégré dans un panneau de verre trempé haute résistance. La gestion des cycles est rendue immédiate par la barre LED dynamique et le clavier rétroéclairé, garantissant une opérativité maximale même dans des contextes de production intensive.

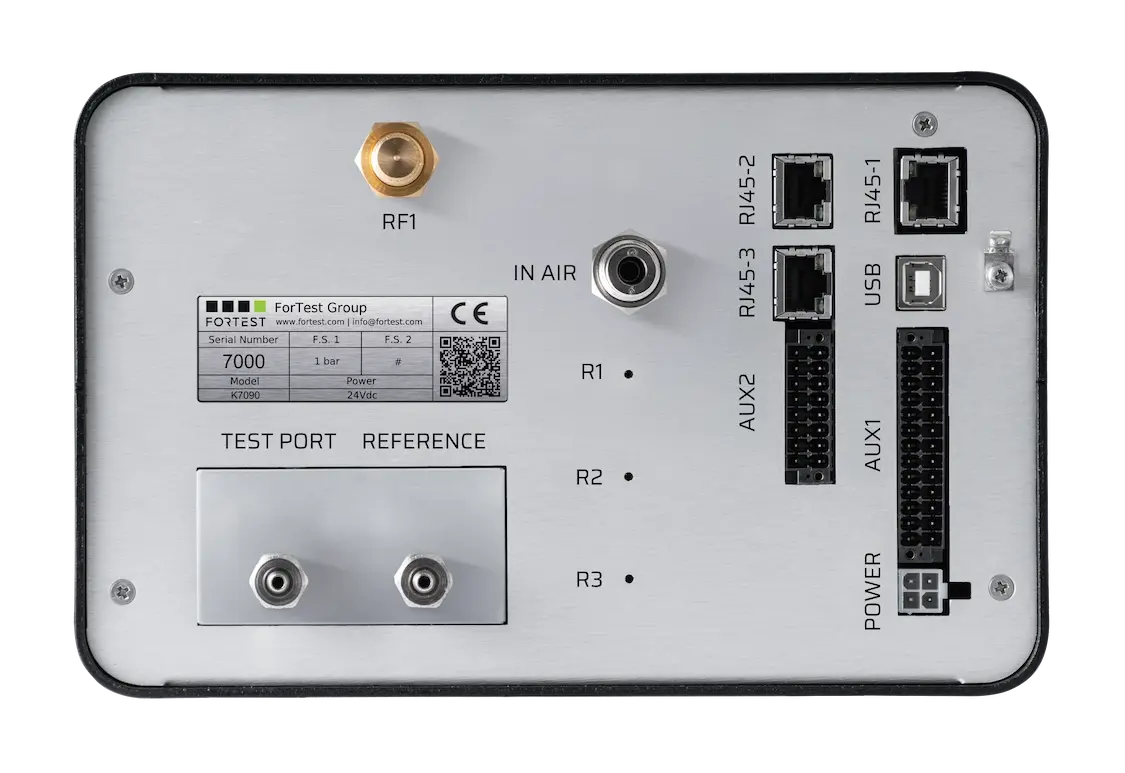

Configuration Pneumatique et Test
Le K7090 gère des échelles de mesure de –1 à 15 bar et permet de mémoriser jusqu’à 300 programmes de test. Il inclut de série un régulateur de pression manuel haute précision (également disponible en version électronique), un port USB pour l’enregistrement de données/mise à jour du firmware et le raccord Stäubli®® pour la vérification rapide par fuites étalonnées.
Connectivité Globale Industrie 4.0
L’appareil offre un équipement de série complet : Ethernet, RS232, RS485, USB, Bluetooth et Wi-Fi. Pour l’intégration avancée dans les systèmes SCADA et MES, il est possible d’ajouter des modules pour les principaux protocoles industriels comme Profinet, EtherNet/IP et EtherCAT.
| Model | 0-1bar | 1-2bar | 2-6bar | 6-10bar | 10-15bar |
|---|---|---|---|---|---|
| Accuracy Dp | 0,5% RDG+3DGT | 0,5% RDG+3DGT | 0,5% RDG+3DGT | 0,5% RDG+3DGT | 0,5% RDG+3DGT |
| Range of measurements Dp | 0-65 mbar | 0-65 mbar | 0-65 mbar | 0-650 mbar | 0-650 mbar |
| Resolution Dp | 0,001 mbar | 0,002 mbar | 0,005 mbar | 0,01 mbar | 0,1 mbar |
| Direct pressure accuracy | 0,5%FS | 0,5%FS | 0,5%FS | 0,5%FS | 0,5%FS |
| Direct pressure measurement range | 0-FS | 0-FS | 0-FS | 0-FS | 0-FS |
| Direct pressure resolution | 0,1 mbar | 0,1 mbar | 0,1 mbar | 1 mbar | 1 mbar |
| Accuracy measuring loss in cc/’ | 1%RDG+0,03cc/min | 1%RDG+0,03cc/min | 1%RDG+0,03cc/min | 1%RDG+0,03cc/min | 1%RDG+0,03cc/min |
| Measurement range in cc/’ | 0-10 cc/min | 0-10 cc/min | 0-10 cc/min | 0-10 cc/min | 0-10 cc/min |
| Measured measurement resolution in cc/’ | 0,01 cc/min | 0,01 cc/min | 0,01 cc/min | 0,01 cc/min | 0,01 cc/min |
| Accuracy measure volume in cc | 1%RDG+2cc/min | 1%RDG+2cc/min | 1%RDG+2cc/min | 1%RDG+2cc/min | - |
| Volume range in cc | 0-500 cc | 0-500 cc | 0-500 cc | 0-500 cc | - |
| Volume measurement resolution in cc | 0,1 cc | 0,1 cc | 0,1 cc | 0,1 cc | - |
| measure unit | mbar, bar, psi, mmHg, mmH2O, Pa, HPa, cc/min, cc/h, pressure/s. | ||||
| Dimensions | L: 220 h:140 l:250 mm | ||||
| Weight | 4 kg | ||||
| Display size | 5.7” - 800x480 pixel | ||||
| Operating temperature range | 5-40 °C | ||||
| RS232 ports | 2 | ||||
| RS485 ports | 1 | ||||
| “master” usb port | 1 | ||||
| “slave” usb port | 1 | ||||
| Ethernet port | Optional (protocolli ForTest, Modbus RTU, Profinet, EtherCAT, EtherNet/IP) | ||||
| I/O signals | Start, Stop, Filling, Test, Good, Reject, 4BCD | ||||
| Auxiliaries I/O signals (optional) | 8 output programmable, 4 input programmable, 4BCD | ||||
| Number of programs | 300 | ||||
| Test archive memory | Advanced | ||||
| Password block | Yes | ||||
| Program name | Yes , 16 characters | ||||
| Note |
La risoluzione da considerarsi ai fini dell'accuratezza è sempre 1 Pa Norme di riferimento: EN 61010-1, EN61326-1 / EN61326/A1, EN61000-3-2 / EN61000-3-2/A14, EN61000-3-3 / EN61000-3-3/A1, EN61000-4-2 / EN61000-4-2/A1, EN61000-4-3 / EN61000-4-3/A1 / EN61000-4-3/A2, EN61000-4-4, EN61000-4-5, EN61000-4-11, EN1779
|
||||
Datasheet K7090 ForTest – ITALIANO – REV.1 – PDF
Communication Protocol ForTest – PDF
Communication Protocol Modbus RTU – PDF
Data mapping Profinet ForTest – Revision-D – PDF
GSDML File ForTest – Revision-D – ZIP
Data mapping Profinet ForTest – Revision-H – PDF
GSDML File ForTest – Revision-H – ZIP
Data mapping EtherNet/IP ForTest – Revision-H – PDF
ESD File ForTest – Revision-H – EDS
Data mapping EtherCAT ForTest – Revision-H – PDF
XML File ForTest – Revision-H – XML
USB Drivers for Windows OS – Windows x86/x64 – ZIP
(*) Les interfaces Ethernet avec protocoles de communication industriels standardisés sont optionnelles et non incluses par défaut dans l’instrument. De plus, en fonction de la disponibilité des modules embarqués supportant ces protocoles, il est nécessaire de se référer au modèle spécifique et à la révision matérielle installée, les modules étant intégrés selon la disponibilité au moment de la commande.
