Théorie

Phases de tests

Pour commencer nous allons définir quelques caractéristiques communes aux différents principes de fonctionnement.

Chaque système décrit a en commun la nécessite de créer une différence de pression entre la pièce à tester et l'extérieur du corps.

C'est la phase de remplissage.

De façon générale le remplissage peut s'effectuer en positif ou négatif, soit que l'on applique la pression (ou dépression) à l'intérieur du corps soit à l'extérieur (sous cloche).

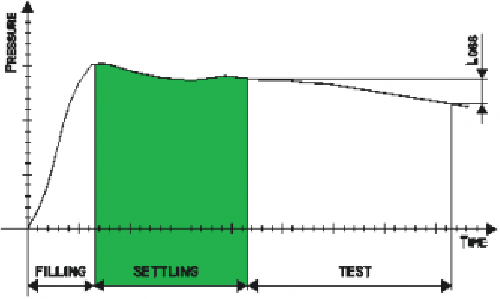

Nous aurons ensuite une phase de stabilisation, nécessaire à la stabilisation des valeurs de pression ou de débit de la mesure de fuite.

Exclusion faite des systèmes de type « récupération » et quelques types de tests avec remplissage à temps, tous les systèmes décrits requièrent une phase de stabilisation, qui doit s'effectuer au terme du remplissage.

Durant cette phase, les instruments n'exécutent aucune fonction particulière : les contrôles nécessaires sont ceux inhérents à la valeur absolue de la pression émise, laquelle ne doit pas descendre sous les limites de tolérance par rapport à la valeur de remplissage.

Des comparaisons avec des tableaux d'évolution de la pression, mémorisés durant les contrôles précédents, ou des tableaux prédictifs, peuvent améliorer ce contrôle rapide (grosse fuite) durant cette phase.

Comme nous l'avons dit pour la phase de remplissage, il n'existe pas de règle constante pour définir la durée de la phase de remplissage, laquelle doit être en fait déterminée par tentatives, en prenant en considération les pires cas de variance de température et d'éventuelles différences d'élasticité des éléments de la pièce a contrôler.

C'est seulement à la fin de ces deux phases que nous aurons l'exécution effective de la mesure de la fuite, selon les différentes stratégies que nous allons analyser en détail.

La stratégie de remplissage, à l‘intérieur ou à l‘extérieur de la pièce, et le type de remplissage (au temp ou niveau), dons en pression ou en dépression et la valeur de pressurisation, doit être choisi au cas par cas en analysant la pièce à contrôler.
Pour ce choix le premier paramètre à considérer est la valeur de la pression de remplissage, et donc celle du test.
En considérant l‘utilisation d‘air comprime industriel, cette valeur sera comprise entre -1 et 10 Bars, et en cas de contrôles d'étanchéité unis à des tests de résistance/destruction, cette valeur peut dépasser les 40 Bars.

Contrairement à ce que l‘on pourrait croire, l‘usage de pressions élevées dégradent les performances générales des tests, étant donne que l‘on augmente proportionnellement la valeur de baisse de pression mesurée, qui est lui-même proportionnel a l‘échelle des mesures de pression ou de débit, l‘usage de pressions élevées compliquent l‘évolution du remplissage et de la stabilisation.
Donc il est toujours préférable exécuter les tests à basse pression.

Le remplissage en dépression peut par exemple augmenter l‘étanchéité de la pièce à tester pendant les phases de contrôle. Dans le cas de conserves ou de canettes, ou de pièces ayant une ample section ouverte, par exemple carter d‘huile moteur, un simple tapis en caoutchouc souple est suffisant pour rendre étanche la pièce sans aucune contrainte supplémentaire. Le remplissage en dépression peut tout de même fausser le test en cas de pièces en plastique soude, car la dépression tend à rapprocher et donc à coller la soudure défectueuse.

Dans ce cas, la haute pression est préférable car elle aide à dilater l‘éventuel défaut de soudure, donc un test effectuer à une pression comprise entre 3 e 8 Bars unit un test d‘étanchéité à un test de résistance des soudures.

Une attention particulière doit être apportée en cas de pièces composées de mécanismes à tenue "non linéaire", telles que soupapes, battants à ressorts, les tests doivent s‘effectuer à des pressions soit beaucoup plus basses soit beaucoup plus hautes que le seuil d‘intervention de ces soupapes.

Sur des pièces mécaniques telles que carters de moteurs ou transmissions en fonte il faut toujours prendre en considération la présence joints supportant une pression donnée.

Les textes des normes pour pièces destinées au gaz et cuisines, indiquent que les tests s‘exécutent à 150 mBars

Note importante pour les pièces métalliques qui subissent une dilatation suite a une mise en pression.

Ces pièces, telles que serpentins, échangeurs de chaleur, etc... tendent à se dilater mécaniquement à la fin du remplissage, proportionnellement à la pression émise.

Dans le cas, d‘éléments qui doivent nécessairement être contrôles à des pressions relativement élevées (4 a 7 Bars), et pour lesquels cette dilatation ne peut être compensée par une phase de stabilisation, sinon avec des temps d‘une longueur prohibitive, un pré-remplissage a une pression supérieure à celle du contrôle consent de très bons résultats de dilatation/rétractation, réduisant drastiquement le temps total de test.

En synthèse, le choix des valeurs de pression de contrôle doit d‘une part tenir compte de la pression réelle d‘exercice de la pièce, en considérant au coup par coup les bénéfices et les désavantages des différents niveaux de pression.

Le choix d‘un test sous "cloche", et donc d‘un remplissage à l‘extérieur de la pièce, généralement en dépression, sera discute ensuite dans un paragraphe spécifique.

Le point commun de tous les types de remplissage, c‘est le gaz utilise, qui dans la majorité des cas est de l‘air comprime. Cet air s‘entend filtre, sans huile, et le plus possible déshumidifié. Si l‘on utilise de l‘air comprime industriel à usage générique, il est conseille d‘utiliser un vase d‘expansion ou une bombonne affecté à l‘instrument de contrôle, cela améliore les caractéristiques de variance de température entre l‘air et la pièce.

En alternative à l‘air on peut utiliser des gaz ayant une structure atomique plus petite, tels que l‘hélium, qui augmentent la fluidité de la fuite et accentuent la sensibilité du test.

Pour des tests sur des pièces déjà traitées avec des éléments explosifs ou inflammables, tels que rampes d‘essence ou composants pour carburants, nous préconisons l‘utilisation de gaz inertes tels que l‘azote.
