M6960

M6960 est le nouvel appareil de test d’étanchéité différentiel pour les petits volume set pour les tests ultra rapides


Secteur d'Applications:

  Automobille   Médicale
  Gaz   Electroménager
  Emballage

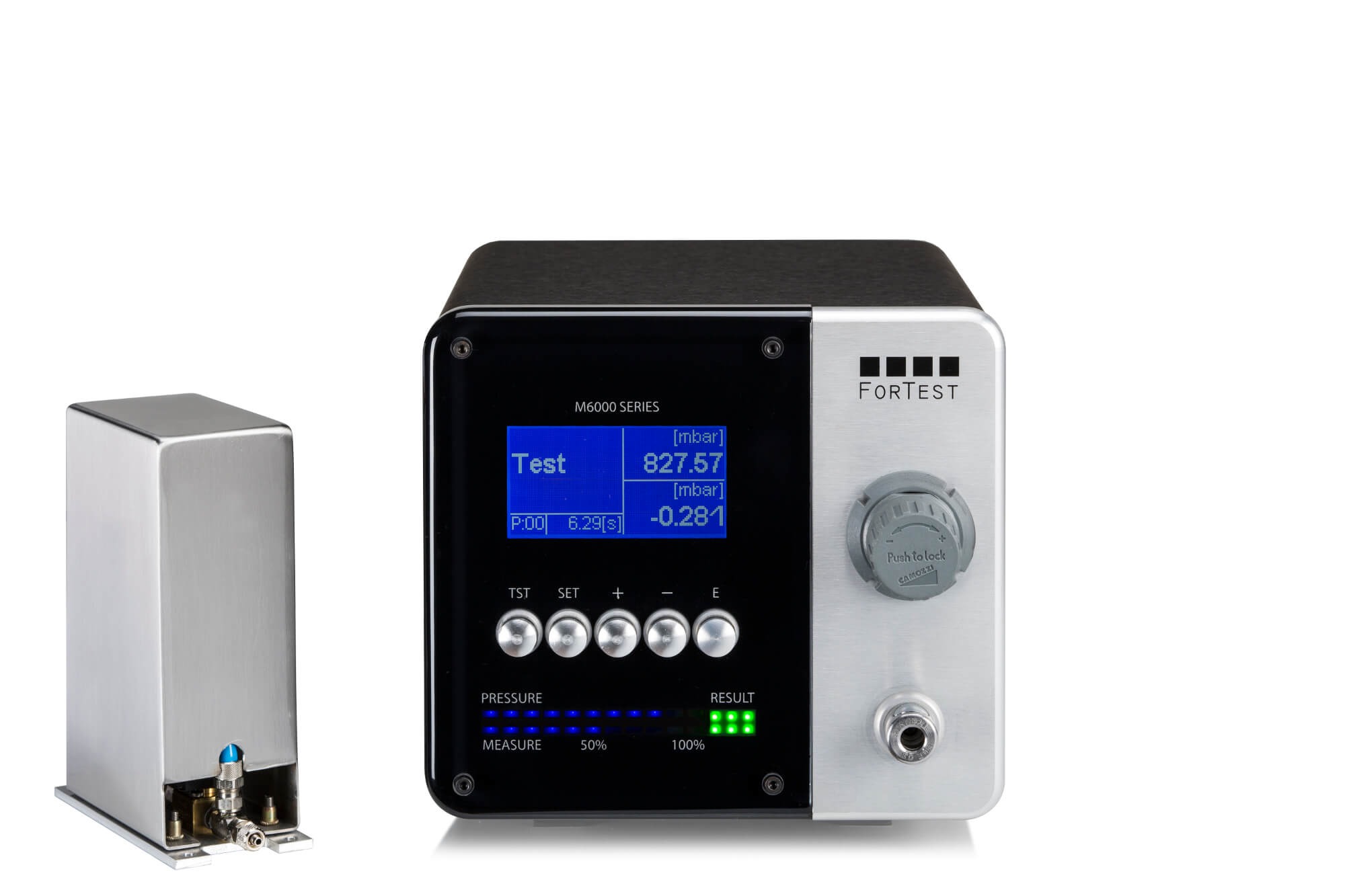

M6960 est le nouvel appareil de test d’étanchéité différentiel pour les petits volume set pour les tests ultra rapides.

Grâce au module pneumatique externe il sera possible de réduire  considérablement le volume en test, en plaçant le module pneumatique à côté de la pièce à tester et donc en garantissant un cycle de test avec des temps très réduits.

Toutefois il est disponible même dans la version “stand alone” avec la pneumatique à l’intérieure. Grâce aux petits dimensions de l’appareil il est plus facile la  construction de reseaux multi-postes.

Pour un volume de 3 cc il suffira seulement 0,1 seconds pour faire un test d’étanchéité de façon stable et répétitive, en détéctant une fuite de 10 cc/h à 2 bar.

Cet appareil peut trouver application dans tous les secteurs où on doit tester des particuliers de petites dimensions avec des temps de cycle réduits (vannes pneumatiques, régulateurs de pression, micro vannes en plastique à usage médicale, aiguilles, cathéters, aiguilles à ailettes, composantes biomédocales, etc).

L’appareil est disponibile en fond d’échelle de 0,5 à 10 bar.

Grâce aux nouveaux dispositifs software et hardware, l’appareil M6960 peut vanter une résolutiòn de 0,1 Pa.

Comme sur toute la gamme M de ForTest, même le M6960 est équipé en série d’ une ligne série RS232 pour connexion au PC, une deuxième ligne série pour connexion au lecteur de code barre et imprimante thermique, et un connecteur avec signaux pour contrôle distant à 24 Vdc pour l’intégration dans l’automatisation ou dans les reseaux multi postes.

  • Boîtier en aluminium anodisé noir
  • Frontale en plexiglas incassable
  • Lecture de la pression et de la chute en mBar / mBar/s / Pa / hPA / cc/min / cch/
  • Écran LCD  240X64 pixel rétro éclairé bleu
  • Visualisation graphique du Test d’ étanchéité sur plan cartésien
  • Réglage manuel de la pression
  • Mémoire compteur  et horloge Real Time Clock
  • 100 programmes de test configurables par l’opérateur
  • Traçabilité de la calibration de l’appareil conformément aux normes ISO accessible par l’opérateur et masqué par algorithmes de contrôle
  • Connecteur avec signaux  pour contrôle distant à 24 Vdc
  • Ligne série RS232 pour connexion à l’imprimante
  • Ligne série pour réseaux  industriels multi postes opto-isolée
  • Ligne série USB pour connexion au PC
  • Clef USB de mémorisation des tests, télécommande radio de gestion des tests, connexion Bluetooth, connexion Ethernet et connexion directe Internet  sur commande
  • Température de fonctionnement min. 5°C / max. 40 °C
  • Poids de l’appareil de base: 5 Kg.
  • Dimension de l’appareil de base: 180X160X200 mm.
  • Fond d'échelle de la pression : (mbar) : 200, 500, 1000, 2000, 6000
  • Alimentations électriques possibles : 24 Vdc
  • Pneumatiques réalisables pour tubes (mm) : 4x2,7, 6x4
  • Gaz du test : Hifrogéné, Air Comprimée, Azote

  • Électrovanne de vidange externe avec filtre
  • Bouton externe de Start
  • Tableau externe start/abort
  • Tableau externe sélection 4 programmes
  • Pédal de start
  • Lecteur de code barre
  • Étiquette adhesive pour imprimante 4500pcs
  • Câble d'extension signals AUX
  • Générateur de vide Venturi
  • Filtre air
  • Logiciel M Series manager
  • TTY
  • Protocole série
  • 24 VDC alimentation externe
  • Câble série propriétaire PC ---> Série M
  • MIXER-07
  • Software Data Manager
  • Imprimante thermique avec peel-off
  • Imprimante thermique sans peau
  • Câble adaptateur AUX série M ---> série ET
  • Démarrage à distance / Abandon / Bon / Rejeter
  • Software "Data Manager"
  • 5 microns du filtre à air

  • Pneumatique avec micro électro vannes - (STANDARD)
  • Réglage de pression de précision frontal - (STANDARD)
  • Module pneumatique de mesure à distance - (STANDARD)
  • Entrée de Start à logique bi-manuelle
  • Mesure à haute résolution - (STANDARD)
