M6990

M6990 est le nouvel appareil de test d’étanchéité  entry-level de la série M de ForTest


Secteur d'Applications:

  Mécanique   Médicale
  Valvole   Emballage
  Hydraulique   Pneumatique

M6990 est le nouvel appareil de test d’étanchéité  entry-level de la série M de ForTest®.

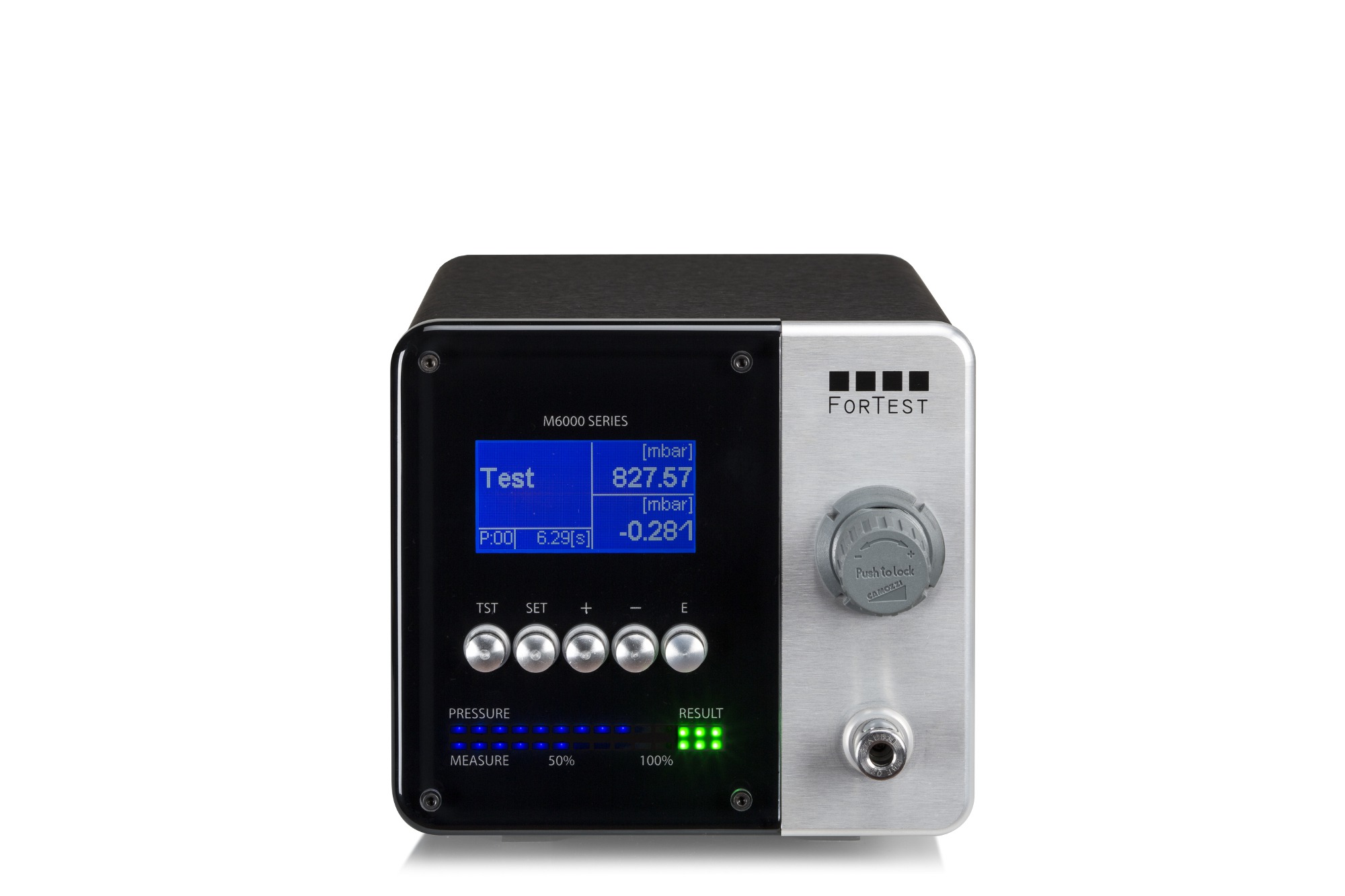

Cet appareil est doué d’un display graphique de 128x64 pixel rétro éclairé bleu, 5 boutons de commande, carte  électronique avec un hardware complètement renouvelé, façade en plexiglas incassable et régulateur de pression dans la partie frontal.

Tout est renfermé dans une boîte extrêmement compacte et durable, avec un panneau à l’arrière en aluminium anodisé qui intègre des  éléments pneus et des connecteurs électriques avec signaux pour contrôle distant.

Grâce au circuit pneumatique optimisé,  le volume parasite de test a été substantiellement annulé, rendant les tests de plus en plus rapides.

M6990 peut être équipé soit dans la version avec des électrovannes standards soit dans la version avec des  micro électrovannes, qui permet  d’ avoir des temps de test très réduits.

L’appareil est disponible avec une pression de test de -1 à 10 bar. M6990 est équipé en série  d’un connecteur AUX avec signaux pour contrôle distant à 24 Vdc, une ligne série USB, une ligne série RS232 opto-isolée, et une ligne série pour des réseaux industriels multi postes opto isolé.

Des accessoires externes sont disponibles, tels que des imprimeurs, un raccord frontal Staubli® pour la connexion de fuites calibrées M0710, ou pour d’autres parties, un kit dispatcher(démêleur)  du réseau pour la réalisation de réseaux complexes pour PC, des réglages mécaniques de précision etc..

M6990, grâce à un hardware renouvelé, a une précision de mesure de 0,1 Pa qui permet d’exécuter des tests à la plus haute vitesse et fiabilité possible.

La simple interface de l’utilisateur,  le menu en plusieurs langues, le graph à barres avec indication de la pression de test et de la chute relevée, les Leds RGB d’indication du pièce Bon ou Écart, complètent le riche équipement.

  • Boîtier en aluminium anodisé noir
  • Frontal en plexiglas incassable
  • Lecture de la pression et de la chute en mbar / mbar/s / Pa / hPA / cc/min / cc/h
  • Écran LCD de 128X64 pixel retro éclairé  bleu
  • Réglage manuel de la pression
  • Résolution de la mesure du chute de pression de 0,1 Pa (pour appareils jusque 1 bar)
  • Mémoire compteur  et horloge Real Time Clock
  • 100 programmes de test configurables par l’opérateur
  • Traçabilité de la calibration de l’appareil conformément aux normes ISO accessible par l’opérateur et masqué par algorithmes de contrôle
  • Connecteur avec signaux  pour contrôle distant à 24 Vdc
  • Ligne série RS232 pour connexion à l’imprimante
  • Ligne série pour réseaux  industriels multi postes opto-isolée
  • Ligne série USB pour interface à PC
  • Température de fonctionnement min. 5°C / max. 40 °C
  • Poids de l’appareil de base: 5 kg.
  • Dimension de l’appareil de base: 180X160X200 mm.
  • Fond d'échelle de la pression : (mbar) : -1000, 200, 500, 1000, 2000, 3000, 6000, 10000
  • Alimentations électriques possibles : 24 Vdc
  • Pneumatiques réalisables pour tubes (mm) : 4x2,7, 6x4, 8x6
  • Gaz du test : Hifrogéné, Air Comprimée, Azote

  • Électrovanne de vidange externe avec filtre
  • Vanne pneumatique 3 voies
  • Électrovanne de pilotage
  • Bouton externe de Start
  • Tableau externe start/abort
  • Tableau externe sélection 4 programmes
  • Pédal de start
  • Lecteur de code barre
  • Étiquette adhesive pour imprimante 4500pcs
  • Câble d'extension signals AUX
  • Générateur de vide Venturi
  • Filtre air
  • Raccord Staubli mâle
  • Robinet micrométrique de precision
  • Robinet micrométrique
  • Logiciel M Series manager
  • TTY
  • Protocole série
  • 24 VDC alimentation externe
  • Câble série propriétaire PC ---> Série M
  • Vanne pneumatique à 3 voies avec vanne-pilote
  • Imprimante thermique sans peau
  • Câble adaptateur AUX série M ---> série ET
  • Démarrage à distance / Abandon / Bon / Rejeter
  • Software "Data Manager"
  • 5 microns du filtre à air

  • Pneumatique avec micro électro vannes
  • Connecteur frontal pour fuite calibrée Staubli
  • Entrée de Start à logique bi-manuelle
  • Mesure à haute résolution - (STANDARD)
