M8390

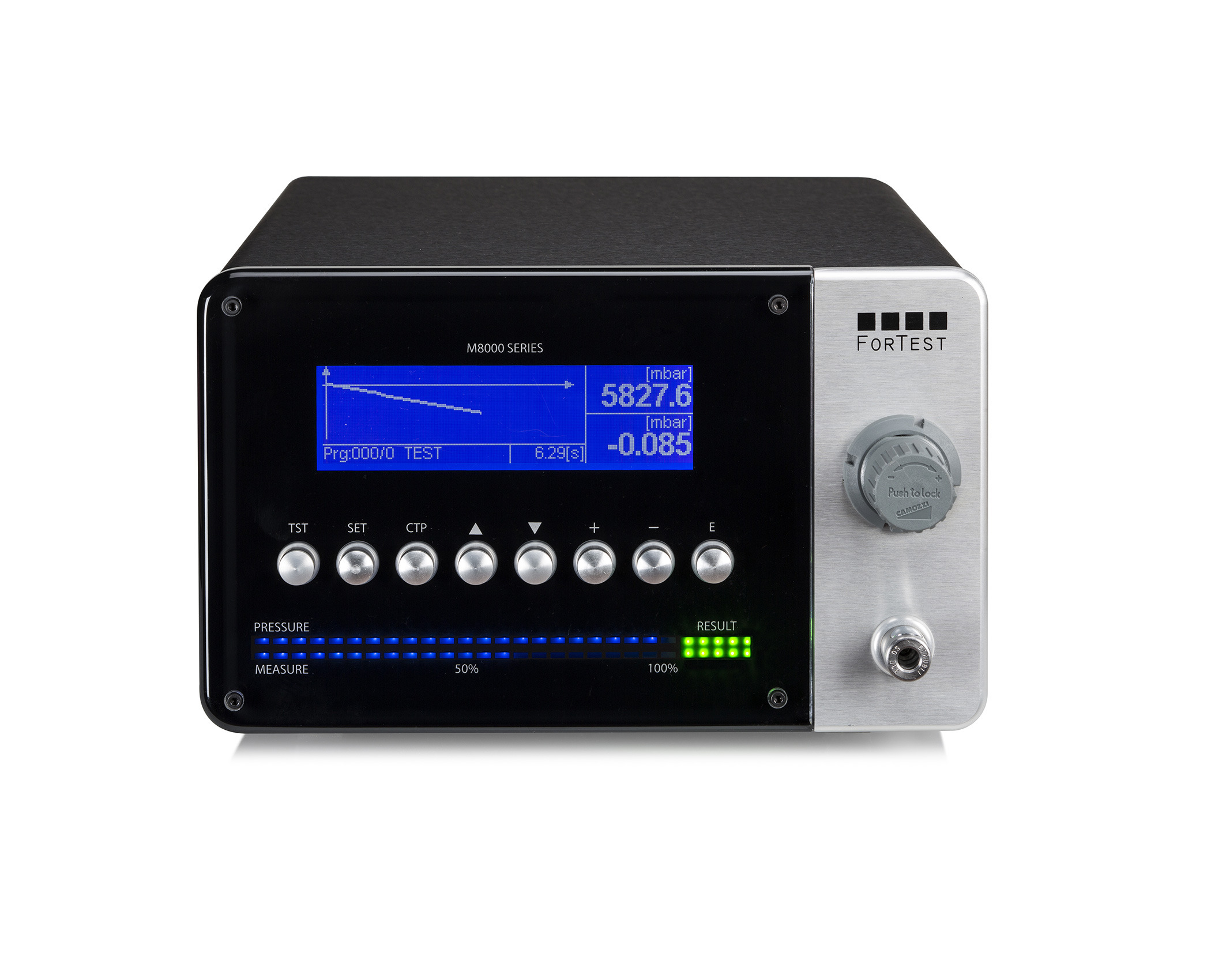

Capacimètre à mesure statique de volume M8390


Secteur d'Applications:

  Aérospace   Mécanique
  Automobille   Médicale
  Pneumatique   Emballage
  Valvole   Chauffage

Rapide et fonctionnant à basse ou très basse pression, le capacimètre à mesure statique de volume M8390 est conçu pour toutes les applications où il est nécessaire de contrôler avec beaucoup de précision la correspondance en terme dimensionnel d’une cavité rigide. Les applications les plus communes on peut les trouver dans la mécanique, pour contrôler la finition  de fraise faite et précise ou la présence de « galeries » ou des transvasements dans les pièces qu’on ne pourrait pas inspecter autrement ; dans le secteur alimentaire, pour contrôler la présence de corps étrangers ; dans le secteur de l’emballage ; dans le secteur pharmaceutique ou cosmétique pour valider la précision de flacons ou conteneurs ; et cependant dans tous les cas où il est nécessaire de contrôler, dans la ligne de production, la correspondance avec la tolérance du volume d’un conteneur.   M8390 est équipé en série  d’un connecteur AUX avec signaux pour contrôle distant à 24 Vdc, une ligne série USB, une ligne série RS232 opto-isolée, et une ligne série pour des réseaux industriels multi postes opto-isolé. Des accessoires externes sont disponibles, tels que des imprimeurs, un raccord frontal Staubli® pour la connexion de fuites calibrées M0710, ou d’autres parties, kit dispatcher (démêleur) du réseau pour la réalisation de réseaux complexes pour PC, des réglages de pression électroniques, des réglages mécaniques de précision etc… Sur commande on peut l’équiper d’une clef USB pour la mémorisation des tests, télécommande radio de gestion des tests, connecteur Bluetooth, connecteur Ethernet et connecteur direct à Internet . M8390 permet de réaliser des comparaisons statiques et dynamiques des volumes. Alternativement il est recommandé pour faire des mesures précises du volume de la cavité, ou pour vérifier la présence de corps étrangers dans le milieu alimentaire (ex: jars, bouteilles, etc). La simple interface de l’utilisateur,  le menu en plusieurs langues, le graph à barres avec indication de la pression de test et de la chute relevée, les Del RGB d’indication du pièce Bon ou Écart, complètent le riche équipement. M8390 peut être équipé avec réglage électronique de précision ou avec réglage mécanique.

  • Boîtier en aluminium anodisé noir
  • Frontal en plexiglas incassable
  • Mesure de la pression indépendante de la mesure du débit
  • Mesure de la pression en stand-by par électrovanne interne (sur commande)
  • Précision de la mesure de pression meilleure du 0,25%
  • Réglage électronique de la pression
  • Fonction d’ auto corrélation pression/débit sélectionnable par software
  • Fonction d’ auto zéro
  • Écran LCD de 240X64 pixel rétro éclairé  bleu
  • Visualisation graphique du test d’étanchéité sur plan cartésien
  • Réglage manuel de la pression sur commande
  • Réglage électronique de la pression en série
  • Mémoire compteur  et horloge Real Time Clock
  • 100 programmes de tests configurables par l’opérateur
  • Traçabilité de la calibration de l’appareil conformément aux normes ISO accessible par l’opérateur et masqué par algorithmes de contrôle
  • Connecteur avec signaux  pour contrôle distant à 24 Vdc
  • Ligne série RS232 pour connexion à l’imprimante
  • Ligne série pour réseaux  industriels multi postes opto-isolée
  • Ligne série USB pour connexion au PC
  • Clef USB de mémorisation des tests, télécommande radio de gestion des tests, connexion Bluetooth, connexion Ethernet et connexion directe Internet  sur commande
  • Température de fonctionnement min. 5°C / max. 40 °C
  • Poids de l’appareil de base: 8 Kg.
  • Dimensions: 300X160X350 mm.
  • Fond d'échelle de la pression : (mbar) : 200, 500, 1000
  • Alimentations électriques possibles : 110 Vac 50/60Hz, 230 Vac 50/60Hz
  • Pneumatiques réalisables pour tubes (mm) : 6x4, 8x6
  • Gaz du test : Hifrogéné, Air Comprimée, Azote

  • Électrovanne de vidange externe avec filtre
  • Bouton externe de Start
  • Tableau externe start/abort
  • Tableau externe sélection 4 programmes
  • Pédal de start
  • Lecteur de code barre
  • Étiquette adhesive pour imprimante 4500pcs
  • Câble d'extension signals AUX
  • Filtre air
  • Raccord Staubli mâle
  • Robinet micrométrique de precision
  • Robinet micrométrique
  • Logiciel M Series manager
  • TTY
  • Protocole série
  • Câble série propriétaire PC ---> Série M

  • Connecteur frontal pour fuite calibrée Staubli
  • Réglage de pression de précision frontal
  • Régulation électronique de pression
  • Circuit de auto zéro pression primaire
  • Sortie Analogique Perte
  • Carte d'extension I/O 24 Vdc
  • Entrée de Start à logique bi-manuelle
  • Ethernet prise
  • Port USB actif
  • Connexion WI-FI
  • Kit commande radio à distance sélection
  • Mesure à haute résolution - (STANDARD)
