M8730

M8730 est le nouvel appareil de test de débit à flux continu de la série M de ForTest


Secteur d'Applications:

  Aérospace   Electroménager
  Automobille   Médicale
  Electronique   Emballage
  Gaz   Pneumatique
  Valvole   Hydraulique
  Energie alternative   Réfrigération

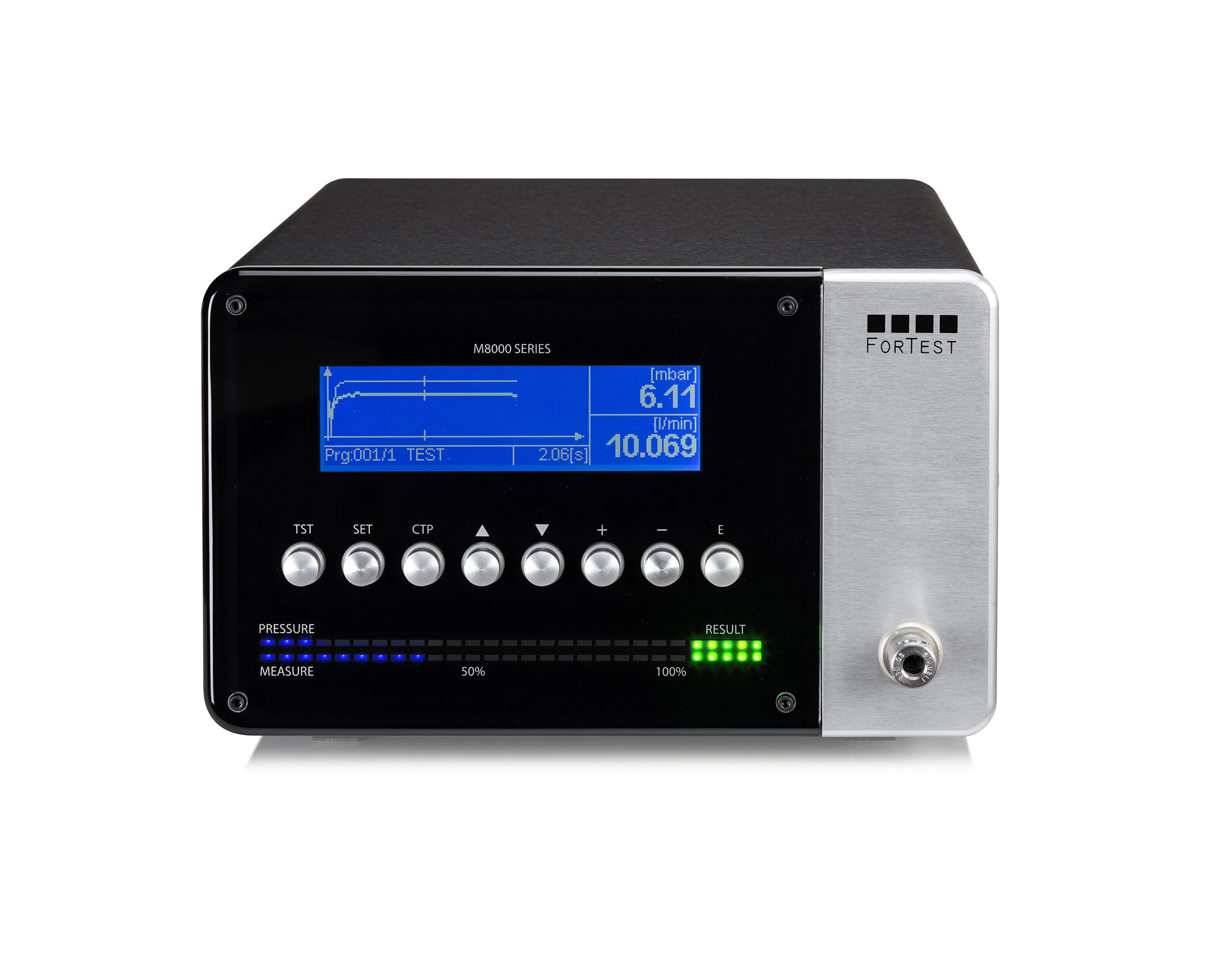

M8730 est le nouvel appareil de test de débit à flux continu de la série M de ForTest®.

Cet appareil est composé par un circuit pneumatique optimisé pour réduire beaucoup les temps de remplissage, par un capteur de débit massique, par un capteur de pression et par un réglage électronique (sur commande) qui garantit des pressions de test stables et précises.

M8730 est le classique test de débit pour la mesure de filtres,  d’orifices, de diamètres de tubes, etc.

La révolutionnaire technologie flash avec des temps d’élaboration très rapides permet une visualisation graphique sur plan cartésien et en auto échelle du test d’étanchéité.

L’appareil est disponible avec une pression de test de 0 à 2 Bar et débits de fond d’échelle de 0,5 à 20 nlt/min. M8730 est équipé en série  d’un connecteur AUX avec signaux pour contrôle distant à 24 Vdc, une ligne série USB, une ligne série RS232 opto-isolée, et une ligne série pour des réseaux industriels multi postes opto-isolé.

Des accessoires externes sont disponibles, tels que des imprimeurs, un raccord frontal Staubli® pour la connexion de fuites calibrées M0710, ou d’autres parties, kit dispatcher (démêleur) du réseau pour la réalisation de réseaux complexes pour PC, etc..

Sur commande on peut l’équiper d’une clef USB pour la mémorisation des tests, télécommande radio de gestion des tests, connecteur Bluetooth, connecteur Ethernet et connecteur direct à Internet .

La version de base est composée par un réglage de précision manuel de pression La simple interface de l’utilisateur,  le menu en plusieurs langues, le graph à barres avec indication de la pression de test et de la perte relevée, les Leds RGB d’indication du pièce Bon ou Écart, complètent le riche équipement.

  • Boîtier en aluminium anodisé noir
  • Frontal en plexiglas incassable
  • Mesure de la pression indépendante de la mesure du flux
  • Mesure de la pression en stand-by par électrovanne interne (sur commande)
  • Précision de la mesure de pression meilleure du 0,25%
  • Réglage manuel de la pression
  • Fonction d’auto corrélation pression/débit sélectionnable par logiciel
  • Fonction d’auto zéro
  • Écran LCD de 240X64 pixel rétro éclairé  bleu
  • Visualisation graphique du test d’étanchéité sur plan cartésien
  • Réglage électronique de pression en série
  • Mémoire compteur  et horloge Real Time Clock
  • 100 programmes de tests configurables par l’opérateur
  • Traçabilité de la calibration de l’appareil conformément aux normes ISO accessible par l’opérateur et masqué par algorithmes de contrôle
  • Connecteur avec signaux  pour contrôle distant à 24 Vdc
  • Ligne série RS232 pour connexion à l’imprimante
  • Ligne série pour réseaux  industriels multi postes opto-isolée
  • Ligne série USB pour connexion au PC
  • Clef USB de mémorisation des tests, télécommande radio de gestion des tests, connexion Bluetooth, connexion Ethernet et connexion directe Internet  sur commande
  • Température de fonctionnement min. 5°C / max. 40 °C
  • Poids de l’appareil de base: 8 Kg.
  • Dimensions: 270X160X300 mm.
  • Fond d'échelle de la pression : (mbar) : 100, 200, 300, 500, 1000, 2000
  • Fond d'échelle du débit : (cc/min) : 200, 500, 1000, 5000, 10000, 15000, 20000
  • Alimentations électriques possibles : 110 Vac 50/60Hz, 230 Vac 50/60Hz
  • Pneumatiques réalisables pour tubes (mm) : 6x4, 8x6, 10x8
  • Gaz du test : Hifrogéné, Air Comprimée, Azote

  • Électrovanne de vidange externe avec filtre
  • Bouton externe de Start
  • Tableau externe start/abort
  • Tableau externe sélection 4 programmes
  • Pédal de start
  • Lecteur de code barre
  • Étiquette adhesive pour imprimante 4500pcs
  • Câble d'extension signals AUX
  • Filtre air
  • Raccord Staubli mâle
  • Robinet micrométrique de precision
  • Robinet micrométrique
  • Logiciel M Series manager
  • TTY
  • Protocole série
  • Câble série propriétaire PC ---> Série M
  • Sonde de température externe
  • MIXER-07
  • Software Data Manager
  • Staubli raccord femelle
  • Imprimante thermique avec peel-off
  • Imprimante thermique sans peau
  • Câble adaptateur AUX série M ---> série ET
  • Démarrage à distance / Abandon / Bon / Rejeter
  • 5 microns du filtre à air

  • Remplissage pneumatique rapide - (STANDARD)
  • Connecteur frontal pour fuite calibrée Staubli
  • Réglage de pression de précision frontal
  • Régulation électronique de pression
  • Circuit de auto zéro pression primaire
  • Pre-Remplissage
  • Lecture de la pression primaire en attente
  • Sortie secondaire d' écart (troisième résultat)
  • Sortie Analogique Perte
  • Carte d'extension I/O 24 Vdc
  • Entrée de Start à logique bi-manuelle
  • Ethernet prise
  • Port USB actif
  • Connexion WI-FI
  • Kit commande radio à distance sélection
  • Mesure à haute résolution - (STANDARD)
