M8960

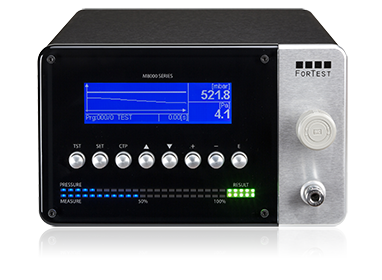

M8960 est le nouvel appareil de test d’étanchéité différentiel de la série M de ForTest


Secteur d'Applications:

  Mécanique   Electroménager
  Automobille   Médicale
  Electronique   Emballage
  Fonderie   Gaz
  Pneumatique   Chauffage
  Réfrigération   Hydraulique
  Etriers de frein   Energie alternative

M8960 est le nouvel appareil de test d’étanchéité différentiel de la série M de ForTest®.

En exploitant le principe de mesure différentielle, cet appareil peut être utilisé dans les suivants secteurs d’application: tests d’étanchéité très rapides  à basse pression, dans le but de réduire au minimum l’évolution de la caractéristique de stabilisation et pour les tests à pressions variables ou très élevées, où il faut garder la même sensibilité de fuite dans toute l’échelle.

La révolutionnaire technologie  flash avec de temps d’élaboration très rapides permet une visualisation graphique sur un plan cartésien et en auto échelle du test d’ étanchéité.

M8960 peut être   équipé soit dans la version avec des électrovannes standards soit dans la version avec des  micro électrovannes, qui permettent d’ avoir des temps de test très réduits.

L’ appareil est disponible avec une pression de test de -1 à 8 Bar.

M8960 est équipé en série  d’un connecteur AUX  avec signaux pour contrôle distant à 24 Vdc, une ligne série USB, une ligne série RS232 opto-isolée, et une ligne série pour des réseaux industriels multi postes opto isolé.

Des accessoires externes sont disponibles, tels que des imprimeurs, un raccord frontal Staubli® pour la connexion de fuites calibrées M0710, ou d’autres parties, kit dispatcher (démêleur) du réseau pour la réalisation de réseaux complexes pour PC, des réglages mécaniques de précision etc..

Sur commande on peut l’équiper d’une clef USB pour la mémorisation des tests, télécommande radio de gestion des tests, connecteur Bluetooth, connecteur Ethernet et connecteur direct à Internet .

M8960, grâce à un hardware renouvelé, a une résolution de mesure jusqu'à de 1 Pa qui permet d’exécuter des tests à la plus haute vitesse et fiabilité possible.

La simple interface de l’ utilisateur,  le menu en plusieurs langues, le graph à barres avec indication de la pression de test et de la chute relevée, les Leds RGB d’indication du pièce Bon ou Écart, complètent le riche équipement.

  • Boîtier en aluminium anodisé noir
  • Frontal en plexiglas incassable
  • Lecture de la pression et de la chute en mBar / mBar/s / Pa / hPA / cc/min / cc/h
  • Écran LCD  240X64 pixel rétro éclairé bleu
  • Visualisation graphique du Test d’ étanchéité sur plan cartésien
  • Réglage manuel de la pression
  • Régulation électronique de pression sur commande
  • Mémoire compteur  et horloge Real Time Clock
  • 300 programmes de test configurables par l’opérateur
  • Traçabilité de la calibration de l’appareil conformément aux normes ISO accessible par l’opérateur et masqué par algorithmes de contrôle
  • Connecteur avec signaux  pour contrôle distant à 24 Vdc
  • Ligne série RS232 pour connexion à l’imprimante
  • Ligne série pour réseaux  industriels multi postes opto-isolée
  • Ligne série USB pour connexion au PC
  • clef USB de mémorisation des tests, télécommande radio de gestion des tests, connexion Wi-fi, connexion Ethernet et connexion directe Internet  sur commande
  • Température de fonctionnement min. 5°C / max. 40 °C
  • Poids de l’appareil de base: 8 Kg.
  • Dimension de l’appareil de base: 270X160X300 mm.
  • Fond d'échelle de la pression : (mbar) : -1000, 200, 500, 1000, 2000, 3000, 6000, 10000
  • Alimentations électriques possibles : 110 Vac 50/60Hz, 230 Vac 50/60Hz
  • Pneumatiques réalisables pour tubes (mm) : 4x2,7, 6x4, 8x6
  • Gaz du test : Hifrogéné, Air Comprimée, Azote

  • Électrovanne de vidange externe avec filtre
  • Bouton externe de Start
  • Tableau externe start/abort
  • Tableau externe sélection 4 programmes
  • Pédal de start
  • Lecteur de code barre
  • Étiquette adhesive pour imprimante 4500pcs
  • Câble d'extension signals AUX
  • Générateur de vide Venturi
  • Filtre air
  • Raccord Staubli mâle
  • Robinet micrométrique de precision
  • Robinet micrométrique
  • Logiciel M Series manager
  • TTY
  • Protocole série
  • Groupe de vanne "cylindre" type avec des filtres
  • Câble série propriétaire PC ---> Série M
  • Sonde de température externe
  • MIXER-07
  • Software Data Manager
  • Staubli raccord femelle
  • Imprimante thermique avec peel-off
  • Imprimante thermique sans peau
  • Câble adaptateur AUX série M ---> série ET
  • Démarrage à distance / Abandon / Bon / Rejeter
  • 5 microns du filtre à air

  • Pneumatique avec micro électro vannes
  • Connecteur frontal pour fuite calibrée Staubli
  • Réglage de pression de précision frontal - (STANDARD)
  • Module pneumatique de mesure à distance
  • Régulation électronique de pression
  • Circuit de auto zéro pression primaire - (STANDARD)
  • Pre-Remplissage
  • Lecture de la pression primaire en attente
  • Sortie secondaire d' écart (troisième résultat)
  • Sortie Analogique Perte
  • Carte d'extension I/O 24 Vdc
  • Entrée de Start à logique bi-manuelle
  • Ethernet prise
  • Port USB actif
  • Connexion WI-FI
  • Kit commande radio à distance sélection
  • Mesure à haute résolution - (STANDARD)
  • Capacimètre pour mesure volume de la pièce
  • Double branche de pressions pre-réglées
