M8970

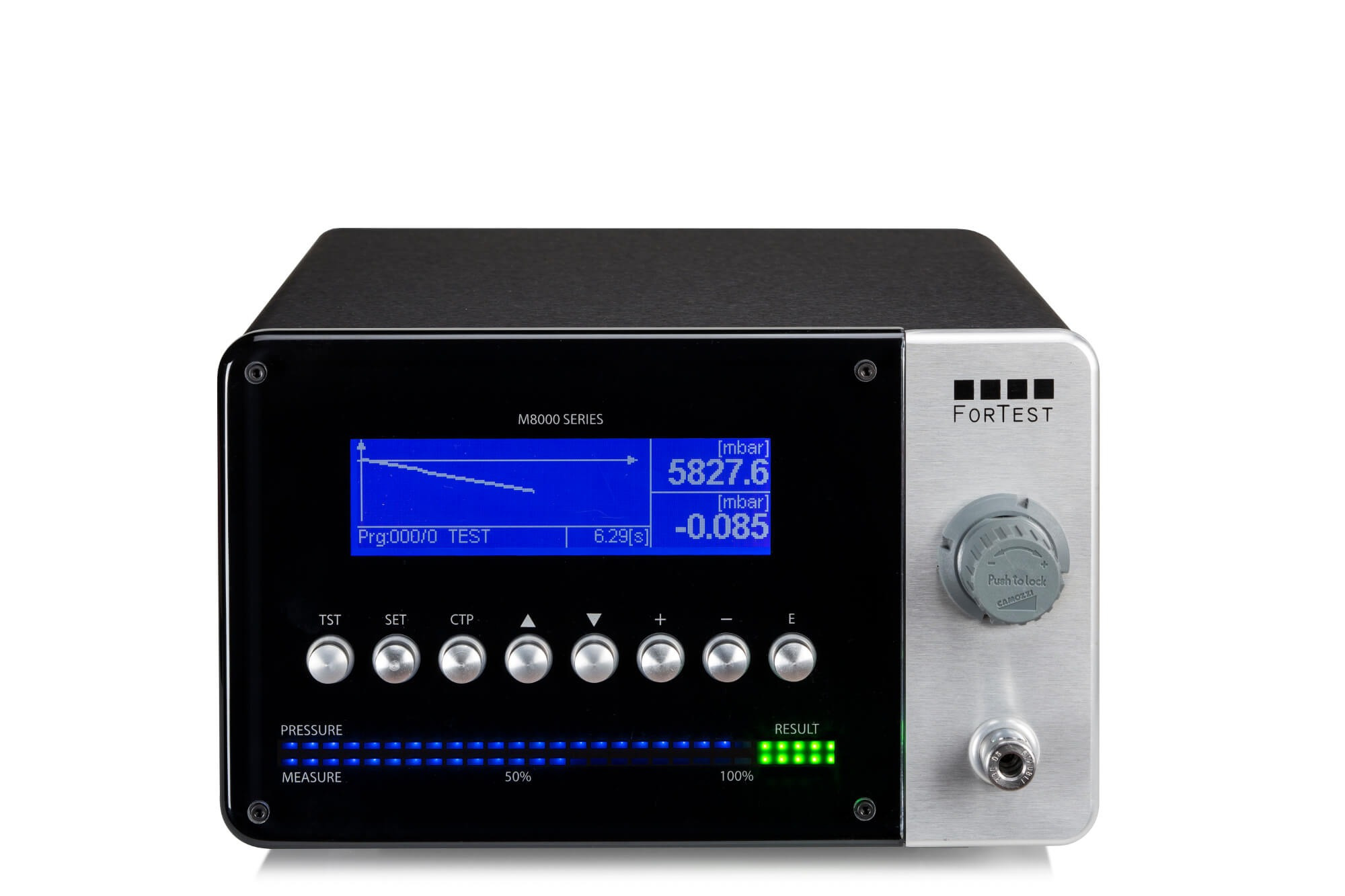

M8970 est le nouvel appareil de test d’étanchéité à mesure continuelle entry-level de la série M de ForTest


Secteur d'Applications:

  Electroménager   Gaz
  Réfrigération

M8970 est le nouvel appareil de test d’étanchéité à mesure continuelle entry-level de la série M de ForTest®. Cet appareil, idéale pour tester les plaques de cuisson ou des pièces du secteur Gaz en général, marche fondamentalement dans deux modalités distinctes,  "Continuous flow" et "Single test", indiquées pour deux sortes différentes d’utilisations.

Le "Continuous flow" est idéale pour faire des analyses et des réparations pendant le test d’étanchéité, en effet la phase du remplissage est automatique (sans le bouton Start) et la mesure de la fuite est exprimée d’une façon volumétrique (cc/h) ou en pression (dp/dt), en permettant à l’opérateur de mesurer en continue et automatiquement la pièce à tester pendant les éventuelles réparations ou les réglages.

En modalité "Single test" l’ appareil marche comme d’habitude en relevant  les fuites et le test termine avec le résultat BON ou ÉCART. La révolutionnaire technologie flash avec des temps d’élaboration très rapides permet une visualisation graphique sur plan cartésien et en auto-échelle du test d’étanchéité L’appareil est disponible avec pression de test de 0,2 à 1 bar.

M8970 est équipé en série  d’un connecteur AUX avec signaux pour contrôle distant à 24 Vdc, une ligne série USB, une ligne série RS232 opto-isolée, et une ligne série pour des réseaux industriels multi postes opto-isolés. Des accessoires externes sont disponibles, tels que des imprimeurs, un raccord frontal Staubli® pour la connexion de fuites calibrées M0710, ou d’autres parties, kit dispatcher (démêleur) du réseau pour la réalisation de réseaux complexes pour PC, des réglages mécaniques de précision etc..

Sur commande on peut l’équiper d’une clef USB pour la mémorisation des tests, télécommande radio de gestion des tests, connecteur Bluetooth, connecteur Ethernet et connecteur direct à Internet . M8970, grâce à un hardware renouvelé, a une précision de mesure de 0,01 Pa qui permet d’exécuter des tests à la plus haute vitesse et fiabilité possible.

La simple interface de l’ utilisateur,  le menu en plusieurs langues, le graph à barres avec indication de la pression de test et de la chute relevée, les Leds RGB d’indication du pièce Bon ou Écart, complètent le riche équipement. En série l’appareil est équipé d'un réglage mécanique de précision de la pression, sur commande on peut appliquer un réglage électronique à très haute précision.

  • Boîtier en aluminium anodisé noir
  • Frontal en plexiglas incassable
  • Lecture de la pression et de la chute en mbar / mbar/s / Pa / hPA / cc/min / cc/
  • Écran LCD  240X64 pixel rétro éclairé bleu
  • Visualisation graphique du test d’étanchéité sur plan cartésien
  • Réglage manuel de la pression
  • Réglage  électronique de la pression  sur commande
  • Précision de mesure de la chute meilleure de 0,01 Pa
  • Mémoire compteur  et horloge Real Time Clock
  • 100 programmes de test configurables par l’opérateur
  • Traçabilité de la calibration de l’appareil conformément aux normes ISO accessible par l’opérateur et masqué par algorithmes de contrôle
  • Connecteur avec signaux  pour contrôle distant à 24 Vdc
  • Ligne série RS232 pour connexion à l’imprimante
  • Ligne série pour réseaux  industriels multi postes opto-isolée
  • Ligne série USB pour connexion au PC
  • Clef USB de mémorisation des tests, télécommande radio de gestion des tests, connexion Bluetooth, connexion Ethernet et connexion directe Internet  sur commande
  • Température de fonctionnement min. 5°C / max. 40 °C
  • Poids de l’appareil de base: 8 kg.
  • Dimensions 270X160X300 mm.
  • Fond d'échelle de la pression : (mbar) : 200, 500, 1000
  • Alimentations électriques possibles : 110 Vac 50/60Hz, 230 Vac 50/60Hz
  • Pneumatiques réalisables pour tubes (mm) : 4x2,7, 6x4, 8x6
  • Gaz du test : Hifrogéné, Air Comprimée, Azote

  • Électrovanne de vidange externe avec filtre
  • Bouton externe de Start
  • Tableau externe start/abort
  • Tableau externe sélection 4 programmes
  • Pédal de start
  • Lecteur de code barre
  • Étiquette adhesive pour imprimante 4500pcs
  • Câble d'extension signals AUX
  • Filtre air
  • Raccord Staubli mâle
  • Robinet micrométrique de precision
  • Robinet micrométrique
  • Logiciel M Series manager
  • TTY
  • Protocole série
  • Câble série propriétaire PC ---> Série M
  • Sonde de température externe
  • MIXER-07
  • Software Data Manager
  • Staubli raccord femelle
  • Imprimante thermique avec peel-off
  • Imprimante thermique sans peau
  • Câble adaptateur AUX série M ---> série ET
  • Démarrage à distance / Abandon / Bon / Rejeter
  • 5 microns du filtre à air

  • Connecteur frontal pour fuite calibrée Staubli
  • Réglage de pression de précision frontal
  • Régulation électronique de pression
  • Circuit de auto zéro pression primaire
  • Pre-Remplissage
  • Sortie secondaire d' écart (troisième résultat)
  • Sortie Analogique Perte
  • Carte d'extension I/O 24 Vdc
  • Ethernet prise
  • Port USB actif
  • Connexion WI-FI
  • Kit commande radio à distance sélection
  • Mesure à haute résolution - (STANDARD)
  • Capacimètre pour mesure volume de la pièce - (STANDARD)
