M8980

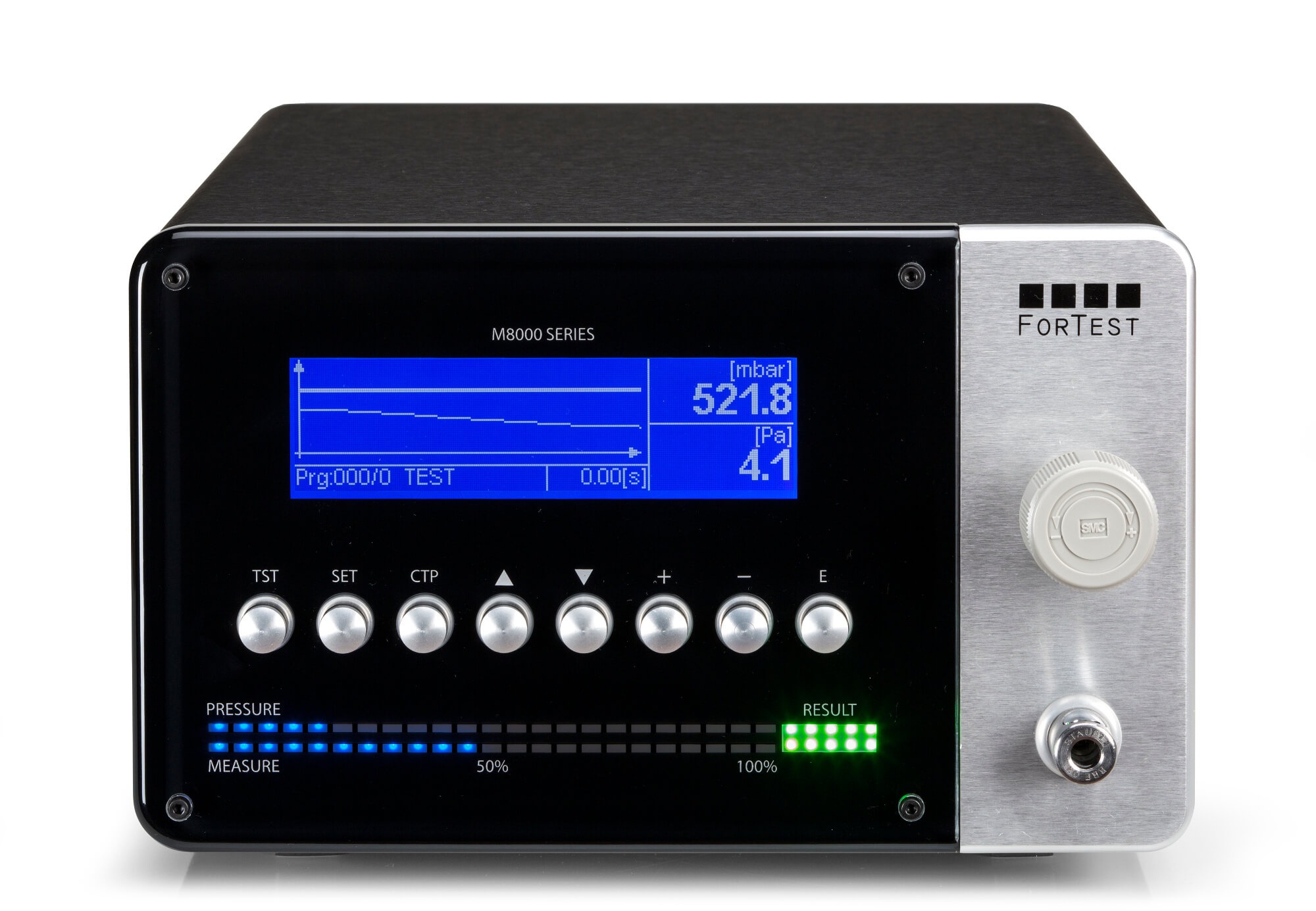

M8980 est le nouvel appareil de test d’étanchéité interception/compliance de la série M de ForTest

Secteur d'Applications:

  Automobille   Pneumatique
  Valvole   Etriers de frein
  Emballage

M8980 est le nouvel appareil de test d’étanchéité interception/compliance de la série M de ForTest®.

Cet appareil relève les fuites à l’extérieure de la pièce à tester, et donc, il est applicable à n’importe quelle typologie de composant à la condition qu’on puisse renfermer le même dans une cloche hermétique ou qu’on puisse détecter la fuite dans deux chambres distinguées (des vannes en général).

Le test s’exécute en introduisant la pression dans la pièce de l’intérieur ou d’une des deux chambres, après quoi on relève la variation de la pression dans le milieu entre la cloche et la pièce à tester ou dans l’autre chambre.

La révolutionnaire  technologie flash avec des temps d’élaboration très rapides permet une visualisation graphique sur plan cartésien et en auto échelle du test d’étanchéité.

M8980 est équipé d’ un circuit d’ auto diagnose pour le test d’herméticité de la cloche.

L’appareil  est disponible avec une pression de test de -1 à 10 Bar.

M8980 est équipé en série  d’un connecteur AUX  avec signaux pour contrôle distant à 24 Vdc, une ligne série USB, une ligne série RS232 opto-isolée, et une ligne série pour des réseaux industriels multi postes opto-isolé.

Des accessoires externes sont disponibles, tels que des imprimeurs, un raccord frontal Staubli® pour la connexion de fuites calibrées M0710, ou d’autres parties, kit dispatcher (démêleur) du réseau pour la réalisation de réseaux complexes pour PC, des réglages mécaniques de précision etc..

Sur commande il est possible de l’équiper d’une clef USB pour le stockage des tests, télécommande radio  de gestion des tests, connecteur Bluetooth, connecteur Ethernet et connecteur direct à Internet.

M8980, grâce à un hardware renouvelé,  a une précision de mesure de 0,01 Pa qui permet d’exécuter des tests à la plus haute vitesse et fiabilité possible.

La simple interface de l’utilisateur,  le menu en plusieurs langues, le graph à barres avec indication de la pression de test et de la chute relevée, les Leds RGB d’indication du pièce Bon ou Écart, complètent le riche équipement.

Cette méthode de test  est caractérisée par une  sensibilité très élevée (pour norme 10/100 fois par rapport aux systèmes traditionnels, et beaucoup plus, en travaillant à des pressions plus hautes) et par la vitesse d’exécution du test, puisque la même converge avec la phase de pressurisation de la pièce à tester.

  •  Boîtier en aluminium anodisé noir
  • Frontal en plexiglas incassable
  • Lecture de la pression et de la chute en mBar / mBar/s / Pa / hPA / cc/min / cc/
  • Écran LCD  240X64 pixel rétro éclairé bleu
  • Visualisation graphique du Test d’ étanchéité sur plan cartésien
  • Réglage manuel de la pression
  • Régulation électronique de pression sur commande
  • Mémoire compteur  et horloge Real Time Clock
  • 100 programmes de test configurables par l’opérateur
  • Traçabilité de la calibration de l’appareil conformément aux normes ISO accessible par l’opérateur et masqué par algorithmes de contrôle
  • Connecteur avec signaux  pour contrôle distant à 24 Vdc
  • Ligne série RS232 pour connexion à l’imprimante
  • Ligne série pour réseaux  industriels multi postes opto-isolée
  • Ligne série USB pour connexion au PC
  • Clef USB de mémorisation des tests, télécommande radio de gestion des tests, connexion Bluetooth, connexion Ethernet et connexion directe Internet  sur commande
  • Température de fonctionnement min. 5°C / max. 40 °C
  • Poids de l’appareil de base: 8 Kg.
  • Dimension de l’appareil de base:: 270X160X300 mm.
  • Fond d'échelle de la pression : (mbar) : -1000, 200, 500, 1000, 2000, 3000, 6000, 10000
  • Alimentations électriques possibles : 110 Vac 50/60Hz, 230 Vac 50/60Hz
  • Pneumatiques réalisables pour tubes (mm) : 4x2,7, 6x4, 8x6
  • Gaz du test : Hifrogéné, Air Comprimée, Azote

  • Électrovanne de vidange externe avec filtre
  • Tableau externe start/abort
  • Tableau externe sélection 4 programmes
  • Pédal de start
  • Lecteur de code barre
  • Étiquette adhesive pour imprimante 4500pcs
  • Câble d'extension signals AUX
  • Générateur de vide Venturi
  • Filtre air
  • Raccord Staubli mâle
  • Robinet micrométrique de precision
  • Robinet micrométrique
  • Logiciel M Series manager
  • TTY
  • Protocole série
  • Câble série propriétaire PC ---> Série M
  • Sonde de température externe
  • MIXER-07
  • Software Data Manager
  • Staubli raccord femelle
  • Imprimante thermique avec peel-off
  • Câble adaptateur AUX série M ---> série ET
  • Software "Data Manager"
  • 5 microns du filtre à air

  • Soupape de décharge Interne
  • Réglage de pression de précision frontal
  • Module pneumatique de mesure à distance
  • Régulation électronique de pression
  • Circuit de auto zéro pression primaire
  • Pre-Remplissage
  • Lecture de la pression primaire en attente - (STANDARD)
  • Sortie secondaire d' écart (troisième résultat)
  • Sortie Analogique Perte
  • Carte d'extension I/O 24 Vdc
  • Entrée de Start à logique bi-manuelle
  • Ethernet prise
  • Port USB actif
  • Connexion WI-FI
  • Kit commande radio à distance sélection
  • Mesure à haute résolution - (STANDARD)
  • Capacimètre pour mesure volume de la pièce
  • Double branche de pressions pre-réglées
  • Mesure indirecte - (STANDARD)
