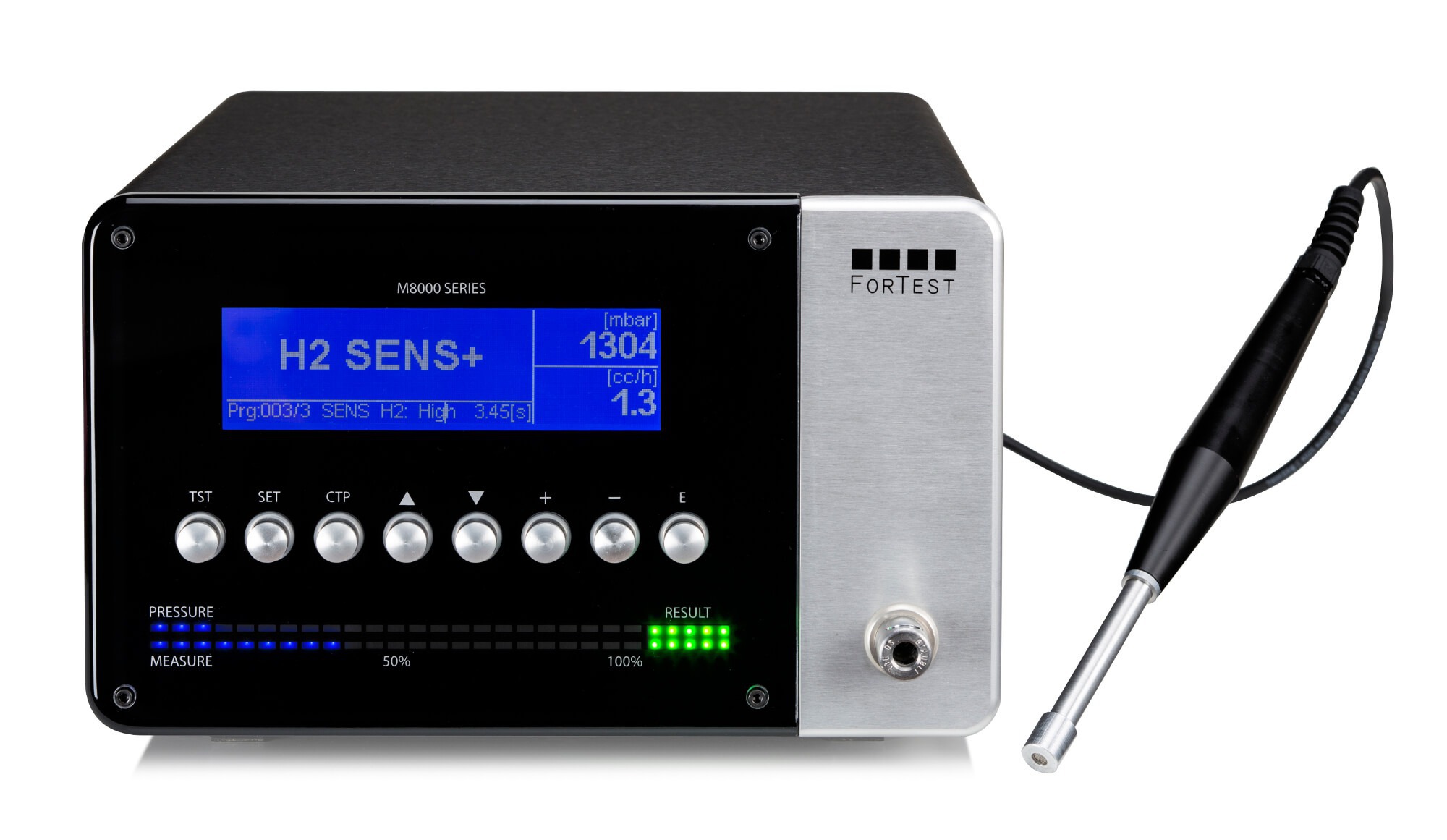

M8999

Le nouveau testeur de fuite à l’hydrogène de ForTest permet la détection de fuite sans plonger en eau la pièce à tester et sans l’emploi de spray particulier


Secteur d'Applications:

  Aérospace   Mécanique
  Automobille   Médicale
  Electroménager   Oléodynamique
  Electronique   Emballage
  Fonderie   Pneumatique
  Valvole   Hydraulique
  Etriers de frein   Energie alternative
  Réfrigération   Cylindres

Le nouveau testeur de fuite à l’hydrogène de ForTest permet la détection de fuite sans plonger en eau la pièce à tester et sans l’emploi de spray particulier. Cet testeur se peut utiliser soit comme cycle successif au normal test d’étanchéité, soit comme station individuelle pour les réparations.

Le nouveau testeur de fuite, sniffer à l’hydrogène, permet d’une façon facile et vite d'effectuer le test de fuite  en la localisant, et donc cet appareil permet la réparation du défaut de manière rapide et simple. Ce système peut être installé comme accessoire aux appareils M8990, de façon que le client a la possibilité d’unir le test de fuite à sa localisation. Alternativement il peut être utilisé tout simplement comme appareil de localisation des fuites.

La grande sensibilité de mesure permet la détection de fuite aussi à une distance de 5 cm, pour arriver, grâce au change d’échelle automatique, à l’exact point de fuite et à la détection de fuites trés pétites dans l’ordre de 1 cc/h à une distance de quelques millimètres. Il s’agit du système idéale soit pour les pièces complexes qui ne peuvent pas être introduites en eau, soit pour les pièces simples, parce qu’il permet de ne perdre pas de temps et de ressources dans le séchage des pièces après le test de fuite en eau.

Le système est composé par une unité centrale pour le réglage des paramètres et cycles de test et par un sniffer manuel pour la recherche de la fuite. Le cycle se déroule par un temps de vidange de la pièce, afin d’aspirer toutes les molécules d’air contenues; ensuite il procède avec la pressurisation de la pièce avec un mélange d’hydrogène au 5% pour la détection de la fuite en la localisant. La logique intelligente de la barre à led sur l’écran de l’appareil et de l’avertisseur sonore multitone, permet à l’operateur de reconnaitre de manière immédiate, l’exacte position de la fuite.

La faible présence d’hydrogène dans le mélange (5% H2-95% N2- PAS INFLAMMABLE) rend le test de fuite sure et beaucoup plus pratique et simple que les systèmes classiques en bassin d’eau ou avec un spray trouve-fuites.

  • Boîtier en aluminium anodisé noir
  • Frontal en plexiglas incassable
  • Lecture de la pression et de la chute en mbar / mbar/s / Pa / hPA / cc/min / cc/h
  • Écran LCD de 240X64 pixel retro éclairé bleu
  • Visualisation graphique du test d’étanchéité sur plan cartésien
  • Réglage manuel de la pression
  • Régulation électronique de pression sur commande
  • Précision de mesure de la chute meilleure de 0,1 Pa
  • Sensibilité de la détection de la fuite à l’hydrogène meilleure que 0.1 cc/h
  • Sensibilité de détection de la fuite automatique
  • Distance maximum de détection fuite de 20 cc/min= 10 cm
  • Mémoire compteur et horloge Real Time Clock
  • 300 programmes de test configurables par l’opérateur
  • Traçabilité de la calibration de l’appareil conformément aux normes ISO accessible par l’opérateur et masqué par algorithmes de contrôle
  • Connecteur avec signaux pour contrôle distant à 24 Vdc
  • Ligne série RS232 pour connexion à l’imprimante
  • Ligne série pour réseaux industriels multi postes opto-isolée
  • Ligne série USB pour interface à PC
  • Clef USB de mémorisation des tests, télécommande radio de gestion des tests, connexion Wi-fi, connexion Ethernet et connexion directe Internet sur commande
  • Température de fonctionnement min. 5°C / max. 40 °C
  • Poids de l’appareil de base: 10 kg.
  • Dimension de l’appareil de base: 270X160X300 mm.
  • Fond d'échelle de la pression : (mbar) : -1000, 200, 500, 1000, 2000, 3000, 6000, 8000, 10000, 15000, 20000, 25000, 30000, 50000
  • Alimentations électriques possibles : 110 Vac 50/60Hz, 230 Vac 50/60Hz
  • Pneumatiques réalisables pour tubes (mm) : 4x2,7, 6x4, 8x6
  • Gaz du test : Hifrogéné, Frigorig?®ne, Air Comprimée, Azote

  • Électrovanne de vidange externe avec filtre
  • Vanne pneumatique 3 voies
  • Électrovanne de pilotage
  • Vanne pneumatique 5 voies
  • Bouton externe de Start
  • Tableau externe start/abort
  • Tableau externe sélection 4 programmes
  • Pédal de start
  • Lecteur de code barre
  • Étiquette adhesive pour imprimante 4500pcs
  • Câble d'extension signals AUX
  • Générateur de vide Venturi
  • Filtre air
  • Raccord Staubli mâle
  • Robinet micrométrique de precision
  • Robinet micrométrique
  • Logiciel M Series manager
  • TTY
  • Protocole série
  • Groupe de vanne "cylindre" type avec des filtres
  • Câble série propriétaire PC ---> Série M
  • Sonde de température externe
  • Vanne pneumatique à 3 voies avec vanne-pilote
  • MIXER-07
  • Software Data Manager
  • Staubli raccord femelle
  • Imprimante thermique avec peel-off
  • Imprimante thermique sans peau
  • Câble adaptateur AUX série M ---> série ET
  • Démarrage à distance / Abandon / Bon / Rejeter
  • 5 microns du filtre à air

  • Soupape de décharge Interne
  • Remplissage pneumatique rapide
  • Pneumatique avec micro électro vannes
  • Kit renifleur d'hydrogène H2 - (STANDARD)
  • Connecteur frontal pour fuite calibrée Staubli
  • Réglage de pression de précision frontal
  • Régulation électronique de pression
  • Circuit de auto zéro pression primaire
  • Test positif et négatif
  • Pre-Remplissage
  • Lecture de la pression primaire en attente
  • Sortie secondaire d' écart (troisième résultat)
  • Sortie Analogique Perte
  • Carte d'extension I/O 24 Vdc
  • Entrée de Start à logique bi-manuelle
  • Ethernet prise
  • Port USB actif
  • Connexion WI-FI
  • Kit commande radio à distance sélection
  • Mesure à haute résolution - (STANDARD)
  • Capacimètre pour mesure volume de la pièce
  • Double branche de pressions pre-réglées
