M9710

M9710 est le nouvel appareil de test de micro débit à flux massique continu de la série M de ForTest


Secteur d'Applications:

  Aérospace   Mécanique
  Automobille   Médicale
  Electroménager   Oléodynamique
  Electronique   Emballage
  Pneumatique   Chauffage
  Valvole   Hydraulique
  Etriers de frein   Energie alternative
  Réfrigération   Cylindres
  Gaz

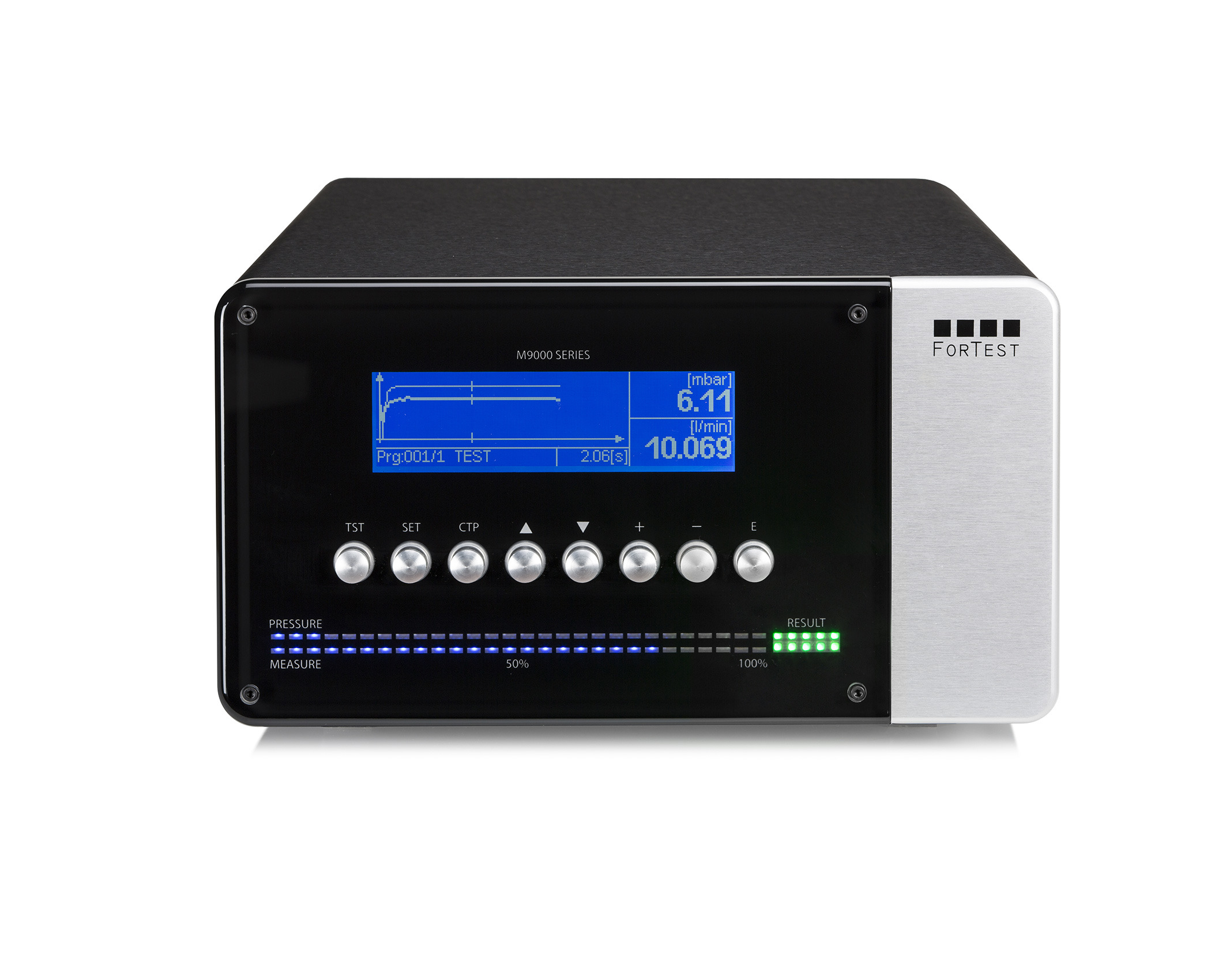

M9710 est le nouvel appareil de test de micro débit à flux massique continu de la série M de ForTest®. Cet appareil est composé par un circuit pneumatique optimisé pour réduire de beaucoup les temps de remplissage, par un capteur de flux massique, par un capteur de pression et par un réglage manuel de pression qui garantit des pressions de test stables et exactes. Une particulière élaboration software d’auto-corrélation des mesures, permet, en plus, une rigoureuse réduction des temps de test. La révolutionnaire technologie flash avec de temps d’élaboration très rapides permet une visualisation graphique sur plan cartésien et  en auto échelle du test d’ étanchéité. L’ appareil est disponible avec une pression de test de  0 à 15 Bar et de débits de fond d’échelle  de 0,5 à 1 nlt/min. M9710  est équipé en série  d’un connecteur AUX avec signaux pour contrôle distant à 24 Vdc, une ligne série USB, une ligne série RS232 opto-isolée, et une ligne série pour des réseaux industriels multi postes opto-isolé. Des accessoires externes sont disponibles, tels que des imprimeurs, un raccord frontal Staubli® pour la connexion de fuites calibrées M0710, ou d’autres parties, kit dispatcher (démêleur) du réseau pour la réalisation de réseaux complexes pour PC, des réglages mécaniques de précision etc.. Sur commande on peut l’équiper d’une clef USB pour la mémorisation des tests, télécommande radio de gestion des tests, connecteur Bluetooth, connecteur Ethernet et connecteur direct à Internet . M9710 est idéal pour des tests de suintements ou de mesure de grands débit, par exemple le curseurs et l’oléo dynamique en général. Il est conseillé pour mesurer les grands débits ou pour les tests d’ étanchéité qui se déclenchent du volume de la pièce.M9710 est l’appareil idéale pour faire les contrôles en laboratoire: en général, il n’y a à faire aucun réglage pour mesurer les pièces qui sont différentes parmi eux. La simple interface de l’utilisateur,  le menu en plusieurs langues, le graph à barres avec indication de la pression de test et de la chute relevée, les Leds RGB d’indication du pièce Bon ou Écart, complètent le riche équipement. M9710, grâce à un hardware renouvelé, a une précision de mesure de 0,1 Pa qui permet d’exécuter des tests à la plus haute vitesse et fiabilité possible.

  • Boîtier en aluminium anodisé noir
  • Frontal en plexiglas incassable
  • Mesure de la pression indépendante de la mesure du flux
  • Mesure de la pression en stand-by par électrovanne interne (sur commande)
  • Précision de la mesure de pression meilleure du 0,25%
  • Réglage manuel de la pression
  • Fonction d’ auto corrélation pression/débit sélectionnable par logiciel
  • Fonction d’ auto zéro
  • Écran LCD de 240X64 pixel rétro éclairé  bleu
  • Visualisation graphique du test d’étanchéité sur plan cartésien
  • Mémoire compteur  et horloge Real Time Clock
  • 100 programmes de tests configurables par l’opérateur
  • Traçabilité de la calibration de l’appareil conformément aux normes ISO accessible par l’opérateur et masqué par algorithmes de contrôle
  • Connecteur avec signaux  pour contrôle distant à 24 Vdc
  • Ligne série RS232 pour connexion à l’imprimante
  • Ligne série pour réseaux  industriels multi postes opto-isolée
  • Ligne série USB pour connexion au PC
  • Clef USB de mémorisation des tests, télécommande radio de gestion des tests, connexion Bluetooth, connexion Ethernet et connexion directe Internet  sur commande
  • Température de fonctionnement min. 5°C / max. 40 °C
  • Poids de l’appareil de base: 8 Kg.
  • Dimensions: 300X160X350 mm.
  • Fond d'échelle de la pression : (mbar) : 200, 500, 1000, 3000, 6000, 10000, 15000
  • Fond d'échelle du débit : (cc/min) : 200, 500, 1000
  • Alimentations électriques possibles : 110 Vac 50/60Hz, 230 Vac 50/60Hz
  • Pneumatiques réalisables pour tubes (mm) : 6x4, 8x6
  • Gaz du test : Hifrogéné, Air Comprimée, Azote

  • Électrovanne de vidange externe avec filtre
  • Bouton externe de Start
  • Tableau externe start/abort
  • Tableau externe sélection 4 programmes
  • Pédal de start
  • Lecteur de code barre
  • Étiquette adhesive pour imprimante 4500pcs
  • Câble d'extension signals AUX
  • Générateur de vide Venturi
  • Filtre air
  • Raccord Staubli mâle
  • Robinet micrométrique de precision
  • Robinet micrométrique
  • Logiciel M Series manager
  • TTY
  • Protocole série
  • Câble série propriétaire PC ---> Série M
  • Sonde de température externe
  • Imprimante thermique avec peel-off
  • Imprimante thermique sans peau
  • Câble adaptateur AUX série M ---> série ET
  • Démarrage à distance / Abandon / Bon / Rejeter
  • Software "Data Manager"
  • 5 microns du filtre à air

  • Connecteur frontal pour fuite calibrée Staubli
  • Réglage de pression de précision frontal
  • Circuit de auto zéro pression primaire
  • Pre-Remplissage
  • Lecture de la pression primaire en attente
  • Sortie secondaire d' écart (troisième résultat)
  • Sortie Analogique Perte
  • Carte d'extension I/O 24 Vdc
  • Entrée de Start à logique bi-manuelle
  • Ethernet prise
  • Port USB actif
  • Connexion WI-FI
  • Kit commande radio à distance sélection
  • Mesure à haute résolution - (STANDARD)
  • Mesure indirecte
