Micro-essai d’étanchéité à chute absolue à deux canaux
K3890 est le nouvel appareil miniaturisé bicanal, conçu pour doubler la productivité sur les lignes d’essai automatiques pour pièces à volumes réduits.
Secteurs d’application
Innovation Bi-Canal Miniaturisée
Le K3890 représente la dernière frontière des appareils pour le test d’étanchéité air à chute absolue. Conçu spécifiquement pour l’automatisation, il intègre la technologie bi-canal dans un format ultra-compact, idéal pour les défis de la production moderne.
Intégration Directe et Temps de Cycle Réduits
Grâce aux dimensions extraordinairement compactes (110×110×110 mm), l’appareil peut être installé directement à proximité de la pièce. Cette proximité minimise les volumes parasites, garantissant une réduction drastique des temps de test et une précision accrue.
Performance sur Micro-Volumes
Équipé de micro-vannes internes à faible consommation, le K3890 excelle dans le remplissage de volumes réduits (jusqu’à 50 cc). C’est la solution parfaite pour des cycles de test d’étanchéité extrêmement rapides sur machines automatiques à haute productivité.
Design Robuste et Interface Intégrée

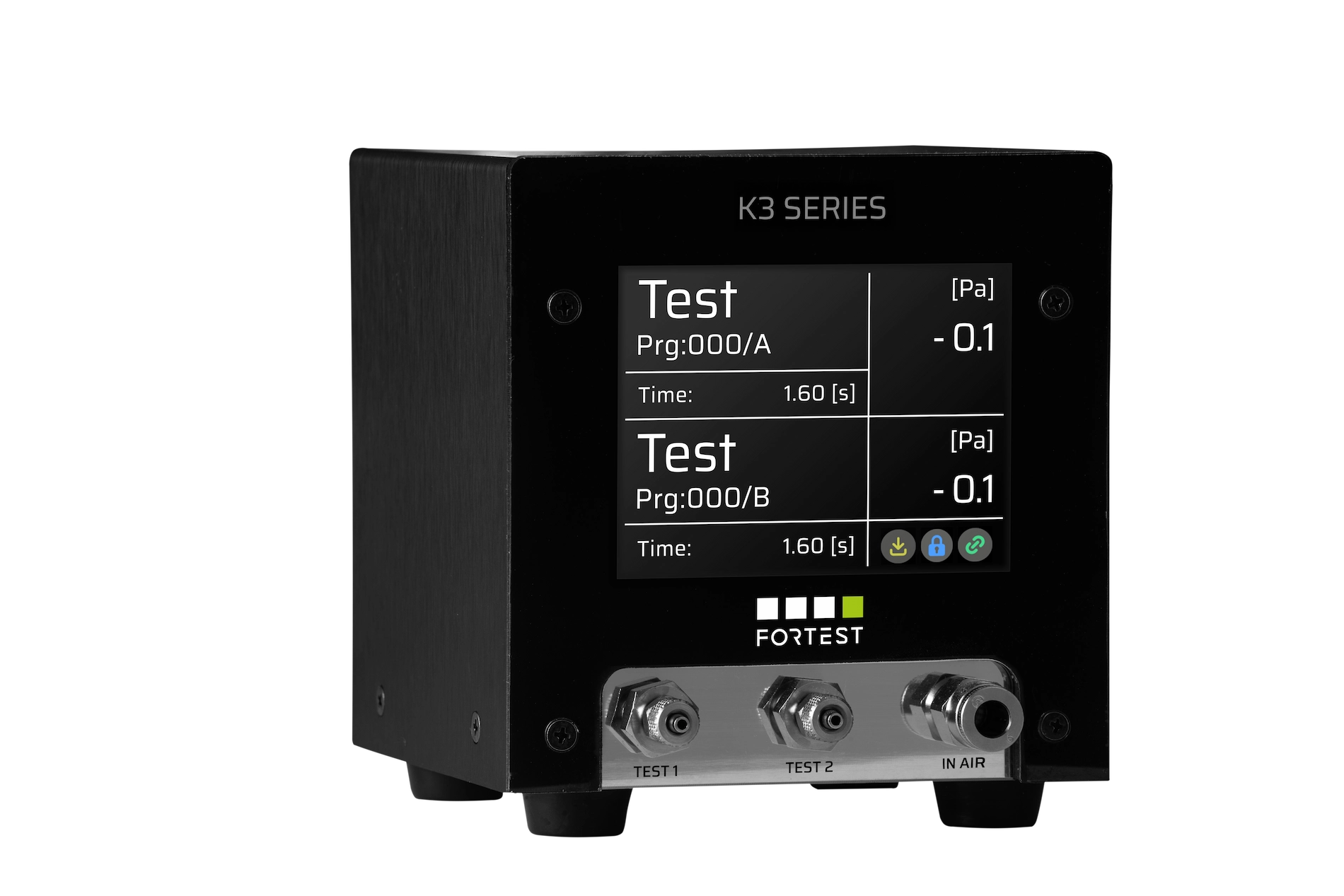

Le châssis en aluminium anodisé avec façade en plexiglas renferme un écran couleur de 3,5″. Malgré ses dimensions de « micro-unité », l’appareil ne renonce pas à la clarté visuelle et à la robustesse nécessaire en environnement industriel.
Connectivité et Protocoles Industrie 4.0
Le K3890 offre un équipement de série complet : connexions USB, Ethernet TCP/IP (Modbus-RTU ou ForTest), ainsi que le module sans fil Bluetooth. Cela garantit une intégration numérique parfaite avec tout système de supervision.
Gestion et Programmation Flexible
La configuration peut s’effectuer via un logiciel PC dédié ou une clé USB. L’appareil peut également fonctionner en mode autonome, en utilisant des signaux numériques E/S pour le contrôle des cycles (Start/Abort) et la gestion des résultats et des programmes.
Plage de Mesure
Pour couvrir un large spectre d’applications industrielles, des essais sous vide aux pressions standard, les échelles de mesure disponibles s’étendent de -1 à 10 bar.
| Modello | 0-1 bar e -1-0 bar | 1-2 bar | 2-6 bar | 6-10 bar |
|---|---|---|---|---|
| Accuratezza Dp | 0,5% RDG+3DGT | 0,5% RDG+3DGT | 0,5% RDG+3DGT | 0,5% RDG+3DGT |
| Range di misura Dp | 0-65 mbar | 0-65 mbar | 0-65 mbar | 0-650 mbar |
| Risoluzione Dp | 0,001 mbar | 0,002 mbar | 0,005 mbar | 0,01 mbar |
| Accuratezza pressione diretta | 0,5%FS | 0,5%FS | 0,5%FS | 0,5%FS |
| Range di misura pressione diretta | 0-FS | 0-FS | 0-FS | 0-FS |
| Risoluzione pressione diretta | 0,1 mbar | 0,1 mbar | 0,1 mbar | 1 mbar |
| Accuratezza misura perdita in cc/’ | 1%RDG+0,03cc/min | 1%RDG+0,03cc/min | 1%RDG+0,03cc/min | 1%RDG+0,03cc/min |
| Range di misura perdita in cc/’ | 0-10 cc/min | 0-10 cc/min | 0-10 cc/min | 0-10 cc/min |
| Risoluzione misura perdita in cc/’ | 0,01 cc/min | 0,01 cc/min | 0,01 cc/min | 0,01 cc/min |
| Accuratezza misura volume in cc | - | - | - | - |
| Range di misura volume in cc | - | - | - | - |
| Risoluzione misura volume in cc | - | - | - | - |
| Unità di misura | mbar, bar, psi, mmHg, mmH2O, Pa, HPa, cc/min, cc/h, pressure/s. | |||
| Dimensioni | L:110 H:110 l:110 mm | |||
| Peso | 1 Kg | |||
| Dimensioni display | 3,5” - 320x240 pixel | |||
| Range temperatura di funzionamento | 5-40 °C | |||
| Porte RS232 | 1 | |||
| Porte RS485 | 1 | |||
| Porta usb “master” | 1 | |||
| Porta usb “slave” | 0 | |||
| Porta ethernet | Optional (protocolli ForTest o Modbus RTU) | |||
| Segnali I/O | Start, Stop, Filling, Test, Good, Reject, 3BCD | |||
| Segnali I/O ausiliari (optional) | - | |||
| Numero programmi | 100 | |||
| Memoria archivio prove | No | |||
| Blocco con password | No | |||
| Nome programma | No | |||
| Note |
La risoluzione da considerarsi ai fini dell'accuratezza è sempre 1 Pa Norme di riferimento: EN 61010-1, EN61326-1 / EN61326/A1, EN61000-3-2 / EN61000-3-2/A14, EN61000-3-3 / EN61000-3-3/A1, EN61000-4-2 / EN61000-4-2/A1, EN61000-4-3 / EN61000-4-3/A1 / EN61000-4-3/A2, EN61000-4-4, EN61000-4-5, EN61000-4-11, EN1779
|
|||
