Mini-essai d’étanchéité à chute absolue
K5990 est le nouvel appareil entry-level compact à hautes performances. Conçu pour le secteur médical, il trouve cependant application également dans tous les autres secteurs comme l’automobile, l’oléohydraulique, le pneumatique et l’électroménager.
Secteurs d’application
Solution Entry-Level sans compromis
Le K5990 est conçu pour ceux qui recherchent un testeur d’étanchéité air à chute absolue qui soit compact et performant. Il représente l’équilibre parfait entre simplicité d’utilisation et la précision typique des appareils haut de gamme ForTest.
Design Ultra-Compact et Léger
Avec des dimensions extrêmement réduites (160x140x180 mm) et un poids de seulement 2,5 kg, le K5990 est la solution idéale pour les postes de test manuels. Il est particulièrement indiqué pour le secteur médical et pour toutes les applications où l’espace est limité mais la qualité du test est prioritaire.
Interface Tactile et Haute Résistance

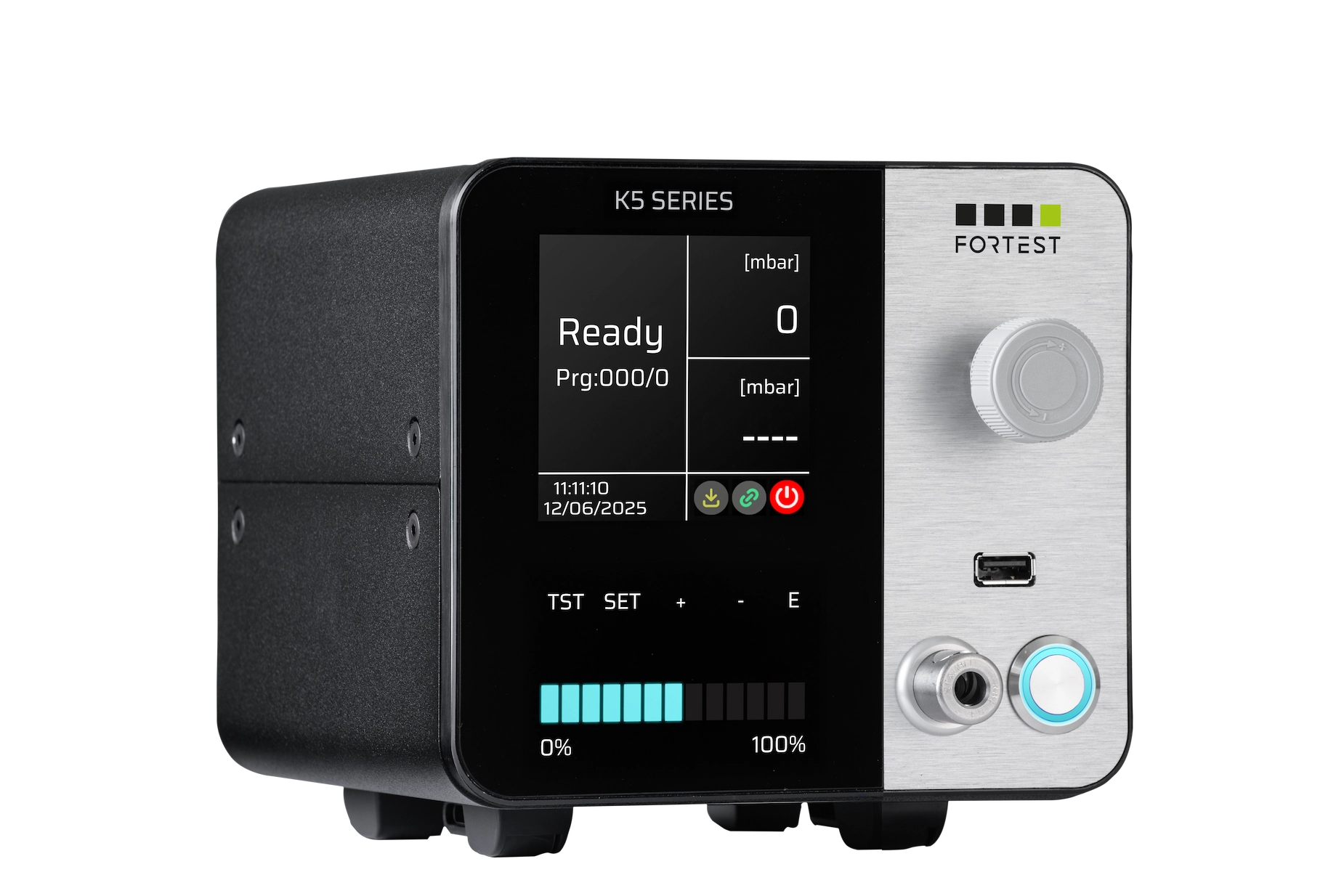

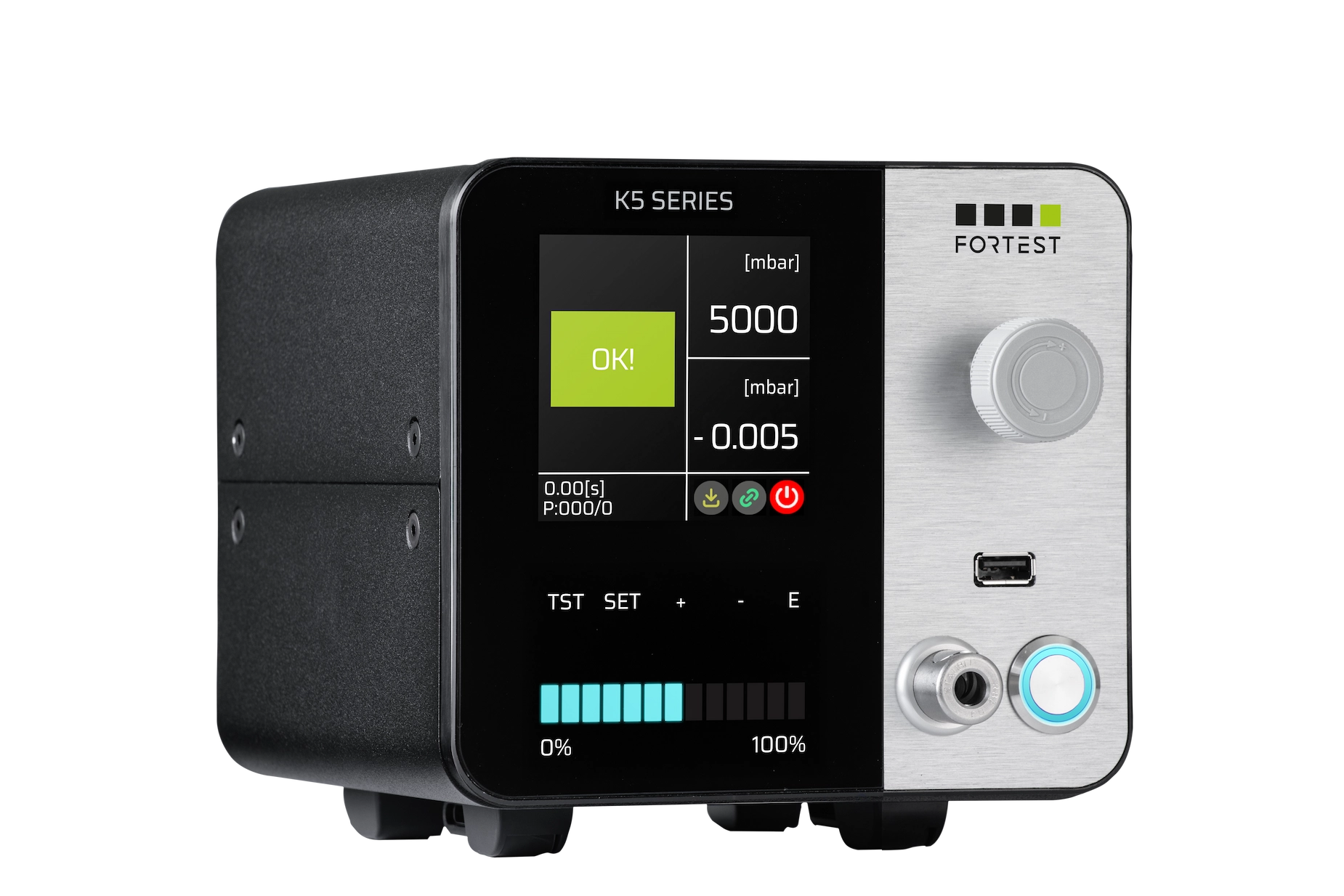

Malgré ses dimensions, il offre une interface avancée : écran couleur de 3,5″ avec écran tactile capacitif, barre LED dynamique et clavier rétroéclairé. Le tout est protégé par un élégant panneau en verre trempé, résistant et facile à nettoyer.
Équipement Technique et Programmes
L’appareil inclut en série le raccord Stäubli®® pour le raccordement de fuites calibrées et un port USB pour la sauvegarde des données de test et la mise à jour du firmware. Il gère jusqu’à 100 programmes de test et est équipé d’un régulateur de pression manuel haute précision.
Connectivité et Plage de Mesure
Le K5990 garantit une excellente intégration grâce aux ports I/O, RS232, RS485 et USB (avec Ethernet disponible en option). La flexibilité opérationnelle est assurée par des échelles de mesure qui couvrent une plage de -1 à 10 bar.
| Modello | 0-1 bar e -1-0 bar | 1-2 bar | 2-6 bar | 6-10 bar |
|---|---|---|---|---|
| Accuratezza Dp | 0,5% RDG+3DGT | 0,5% RDG+3DGT | 0,5% RDG+3DGT | 0,5% RDG+3DGT |
| Range di misura Dp | 0-65 mbar | 0-65 mbar | 0-65 mbar | 0-65 mbar |
| Risoluzione Dp | 0,001 mbar | 0,002 mbar | 0,005 mbar | 0,01 mbar |
| Accuratezza pressione diretta | 0,5%FS | 0,5%FS | 0,5%FS | 0,5%FS |
| Range di misura pressione diretta | 0-FS | 0-FS | 0-FS | 0-FS |
| Risoluzione pressione diretta | 0,1 mbar | 0,1 mbar | 0,1 mbar | 1 mbar |
| Accuratezza misura perdita in cc/’ | 1%RDG+0,03cc/min | 1%RDG+0,03cc/min | 1%RDG+0,03cc/min | 1%RDG+0,03cc/min |
| Range di misura perdita in cc/’ | 0-10 cc/min | 0-10 cc/min | 0-10 cc/min | 0-10 cc/min |
| Risoluzione misura perdita in cc/’ | 0,01 cc/min | 0,01 cc/min | 0,01 cc/min | 0,01 cc/min |
| Accuratezza misura volume in cc | - | - | - | - |
| Range di misura volume in cc | - | - | - | - |
| Risoluzione misura volume in cc | - | - | - | - |
| Unità di misura | mbar, bar, psi, mmHg, mmH2O, Pa, HPa, cc/min, cc/h, pressure/s. | |||
| Dimensioni | L:160 H:140 l:180 mm | |||
| Peso | 2,5 kg | |||
| Dimensioni display | 3,5” – 480x480 pixel | |||
| Range temperatura di funzionamento | 5-40 °C | |||
| Porte RS232 | 2 | |||
| Porte RS485 | 1 | |||
| Porta usb “master” | 1 | |||
| Porta usb “slave” | 1 | |||
| Porta ethernet | Optional (protocolli ForTest, Modbus RTU) | |||
| Segnali I/O | Start, Stop, Filling, Test, Good, Reject, 3BCD | |||
| Segnali I/O ausiliari (optional) | - | |||
| Numero programmi | 100 | |||
| Memoria archivio prove | Standard | |||
| Blocco con password | Yes | |||
| Nome programma | Yes | |||
| Note |
La risoluzione da considerarsi ai fini dell'accuratezza è sempre 1 Pa Norme di riferimento: EN 61010-1, EN61326-1 / EN61326/A1, EN61000-3-2 / EN61000-3-2/A14, EN61000-3-3 / EN61000-3-3/A1, EN61000-4-2 / EN61000-4-2/A1, EN61000-4-3 / EN61000-4-3/A1 / EN61000-4-3/A2, EN61000-4-4, EN61000-4-5, EN61000-4-11, EN1779
|
|||
Datasheet K5990 ForTest – ITALIANO – REV.1 – PDF
Communication Protocol ForTest – PDF
Communication Protocol Modbus RTU – PDF
Data mapping Profinet ForTest – Revision-D – PDF
GSDML File ForTest – Revision-D – ZIP
Data mapping Profinet ForTest – Revision-H – PDF
GSDML File ForTest – Revision-H – ZIP
Data mapping EtherNet/IP ForTest – Revision-H – PDF
ESD File ForTest – Revision-H – EDS
Data mapping EtherCAT ForTest – Revision-H – PDF
XML File ForTest – Revision-H – XML
USB Drivers for Windows OS – Windows x86/x64 – ZIP
(*) Les interfaces Ethernet avec protocoles de communication industriels standardisés sont optionnelles et non incluses par défaut dans l’instrument. De plus, en fonction de la disponibilité des modules embarqués supportant ces protocoles, il est nécessaire de se référer au modèle spécifique et à la révision matérielle installée, les modules étant intégrés selon la disponibilité au moment de la commande.
Notre équipe technique est à votre disposition pour vous offrir des conseils personnalisés et vous guider dans le choix de l’instrumentation la plus adaptée à vos besoins de production.
Nous avons sélectionné trois solutions clés pour différents besoins de test :
