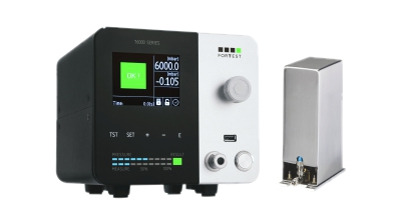

T6961

Remote differential entry-level leak tester



Applications:

  Automotive   Medical
  Household Appliances   Packaging
  Gas

Grand vitesse pour les petits volumes.
Le T6961 a été conçu pour le test ultra rapide de petites pièces (valves pneumatiques, pressostats, micro-soupapes en plastique à usage médical, aiguilles, cathéters, composants biomédicaux, etc.)
Ces caractéristiques le rendent apte à être utilisé sur des machines automatiques à haute production, permettant le montage de l'unité pneumatique derrière la pièce à tester, pour une réduction maximale du volume parasite. La technologie de mesure différentielle permet également de détecter des fuites extrêmement faibles (exemple des valves médicinales : 10 cc/h à 2 bars en 0,1 s. de test).



Test time of a few tenths of a second Remote pneumatic unit Ideal for small pieces (maximum 20cc)

Toutes les connexions dont vous avez besoin.
Le T6961 dispose d'une offre de ports plus limitée que ses grands camarades, mais tout aussi complète : un port USB esclave, RS232, RS485 et un bus CAN. Un port USB maître est assemblé sur la face avant pour la connexion à une clé USB permettant de sauvegarder les tests effectués, de sauvegarder/restaurer les paramètres et de mettre à jour le firmware de l'outil. La connexion à des imprimantes thermiques, à des lecteurs de codes-barres/données matricielles et à des marqueurs s'effectue automatiquement à l'aide d'un menu interne.



USB key High power outputs RS232, RS485, CAN

Toujours de meilleures mesures.

Avec le module pneumatique externe, il sera possible de réduire considérablement le volume à tester, en plaçant l'unité pneumatique à proximité de la pièce à tester et en garantissant ainsi un cycle d'essais avec des temps extrêmement réduits. Toutefois, il est également disponible dans une version "stand alone" avec pneumatique interne. Grâce aux dimensions réduites de l'instrument, la construction de compteurs multipoints est simplifiée. Pour un volume de 3 cc, il ne faudra que 0,1 seconde pour effectuer un test d'étanchéité étanche et répétable, détectant une perte de 10 cc/h à 2 bar. Il peut être utilisé dans tous les secteurs où il y a de petites pièces avec des temps de cycle réduits (valves pour pneus, pressostats, micro-soupapes en plastique médical, aiguilles, cathéters, aiguilles papillon, composants biomédicaux, etc.) L'instrument est disponible dans des échelles allant de 0,5 à 10 bars. Grâce aux nouvelles fonctionnalités logicielles et matérielles, le T6961 offre une résolution allant jusqu'à 1 Pa.


Differential Technology Window Centering Technology Resolution of 1 Pa up to 10 bar


Pneumatique à distance.
Le T6961 dispose d'une unité pneumatique externe avec micro-valves et transducteur de pression différentielle intégrés, pour un montage au plus près de la pièce à tester. Il est entièrement géré directement depuis l'unité centrale avec des dimensions et une interface identiques à celles du T6990.


Ideal for volumes up to 20cc Remote external unit Differential technology

Tout est à sa place.
Malgré ses dimensions compactes qui ont rendu nécessaire l'utilisation de menus plus simplifiés, l'interface utilisateur du T6961 a toutefois été conçue pour faciliter la programmation des paramètres d'essai.Le panneau avant est constitué d'une seule feuille de verre trempé et d'aluminium, ce qui le rend extrêmement facile à nettoyer et permet au T6961 d'être utilisé en laboratoire et sur la ligne de production.
Les nombreux menus internes sont faciles à comprendre et l'interface graphique a été conçue pour n'afficher que les informations importantes.
Tout est exactement là où il faut.

User-friendly interface Easy to clean 360° use



Model 0-0,2 bar 0-0,5 bar 0-1 bar 0-2 bar 0-3 bar 0-6 bar 0-10 bar
Accuracy Dp 1% RDG+3DGT 1% RDG+3DGT 1% RDG+3DGT 1% RDG+3DGT 1% RDG+3DGT 1% RDG+3DGT 1% RDG+3DGT
Range of measurements Dp 0-65 mbar 0-65 mbar 0-65 mbar 0-65 mbar 0-65 mbar 0-65 mbar 0-65 mbar
Resolution Dp 0,01 mbar 0,01 mbar 0,01 mbar 0,01 mbar 0,01 mbar 0,01 mbar 0,01 mbar
Direct pressure accuracy 1,0%FS 1,0%FS 1,0%FS 1,0%FS 1,0%FS 1,0%FS 1,0%FS
Direct pressure measurement range 0-FS 0-FS 0-FS 0-FS 0-FS 0-FS 0-FS
Direct pressure relief 0,01 mbar 0,01 mbar 0,1 mbar 0,1 mbar 0,1 mbar 0,1 mbar 1  mbar
Accuracy measuring loss in cc/’ 1%RDG+0,01cc/min 1%RDG+0,01cc/min 1%RDG+0,03cc/min 1%RDG+0,03cc/min 1%RDG+0,03cc/min 1%RDG+0,03cc/min 1%RDG+0,03cc/min
Measurement range in cc/’ 0-10 cc/min 0-10 cc/min 0-10 cc/min 0-10 cc/min 0-10 cc/min 0-10 cc/min 0-10 cc/min
Measured measurement resolution in cc/’ 0,01 cc/min 0,01 cc/min 0,01 cc/min 0,01 cc/min 0,01 cc/min 0,01 cc/min 0,01 cc/min
Measure unit mbar, bar, psi, mmHg, mmH2O, Pa, HPa, cc/min, cc/h, pressure/s.
Dimensions appareil L:180 H:160 l:200 mm
Dimensions group externe L:45 H:130 l:85 mm
Weight 5 kg
Display size 320 x 240pixel
Operating temperature range 5-40 °C
RS232 ports 2
RS485 ports 1
“master” USB port 1
“slave” USB port 1
Ethernet port Optional
I/O signals Start, Stop, Filling, Test, Good, Reject, 4BCD
Auxiliary I/O signals (optional) -
Number of programs 100
Test archive memory Standard
Password block Yes
Program name No
Note La résolution à prendre en compte pour la précision est toujours de 1 Pa.


Normes de référence : EN 61010-1, EN61326-1 / EN61326/A1, EN61000-3-2 / EN61000-3-2/A14, EN61000-3-3 / EN61000-3-3/A1, EN61000-4-2 / EN61000-4-2/A1, EN61000-4-3 / EN61000-4-3/A1 / EN61000-4-3/A2, EN61000-4-4, EN61000-4-5, EN61000-4-11, EN1779


  • La résolution pour le calcul de l'incertitude est de 1 Pa jusqu'à 10 bar.
  • La mesure du débit des débitmètres est une mesure de débit massique se référant à la condition de référence de 0°C - 1013,25mbar.
  • La mesure du débit des instruments de test d'étanchéité est volumétrique.
  • Les données de précision sont référencées et garanties par rapport aux conditions d'étalonnage dans le laboratoire.
  • La précision de la mesure du débit est référencée jusqu'à 2 bar, pour des pressions supérieures des variations sont possibles en fonction des caractéristiques du modèle.
  • Pour les échelles de mesure supérieures aux limites indiquées, la précision sera précisée dans la phase d'offre.

  • External exhaust solenoid with protection filter
  • External start button
  • External start/abort pushbutton
  • External pushbutton 4 programs selection
  • Start pedal
  • Barcode reader
  • Adhesive label for printer 4500pcs
  • Aux signals extension cable
  • Venturi Vacuum generator
  • Air filter
  • T-Series Leak Test Manager software
  • Serial protocol
  • External 24 VDC power supply
  • PC serial cable owner
  • Software Data Manager
  • Thermal printer with peel-off
  • Thermal printer without peel
  • Adapter cable AUX M Series - ET Series
  • Remote Start / Abort / Good / Reject
  • Software "Data Manager"
  • Air filter 5 micron

  • Pneumatics with micro electro valves - (STANDARD)
  • Frontal precision pressure regulator - (STANDARD)
  • Pneumatic module of remote measurements - (STANDARD)
  • Bi-manual logic Start Input
  • High resolution measure - (STANDARD)
